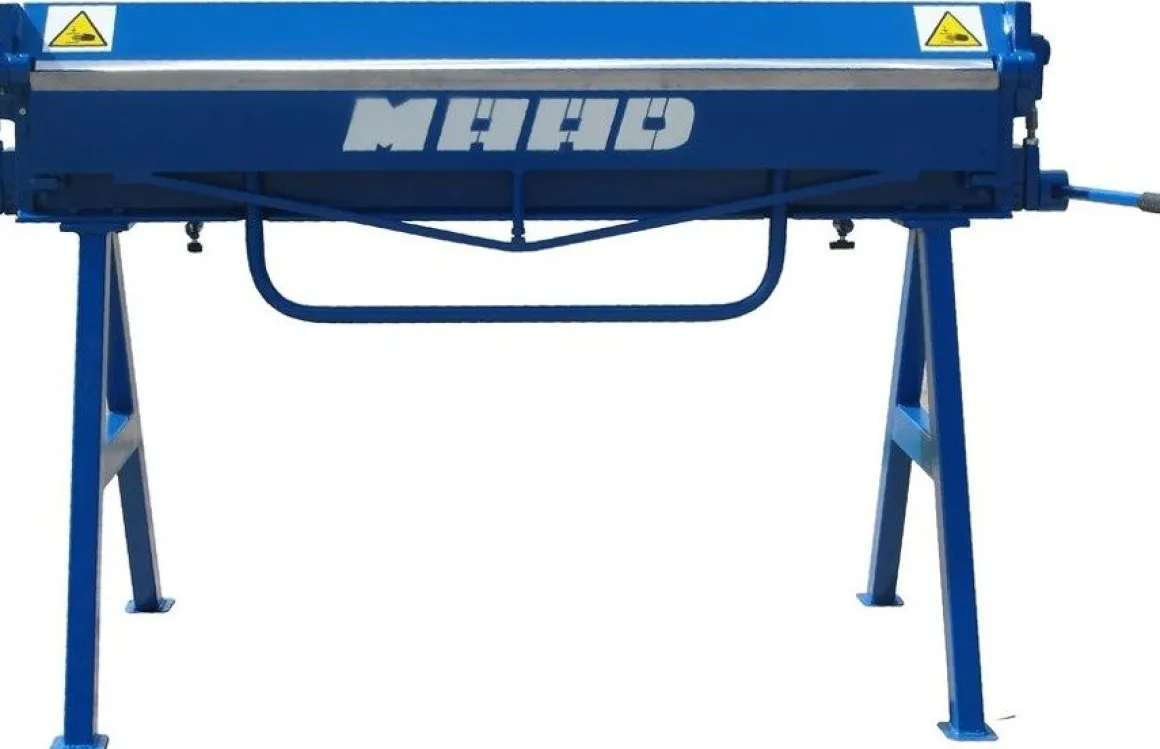

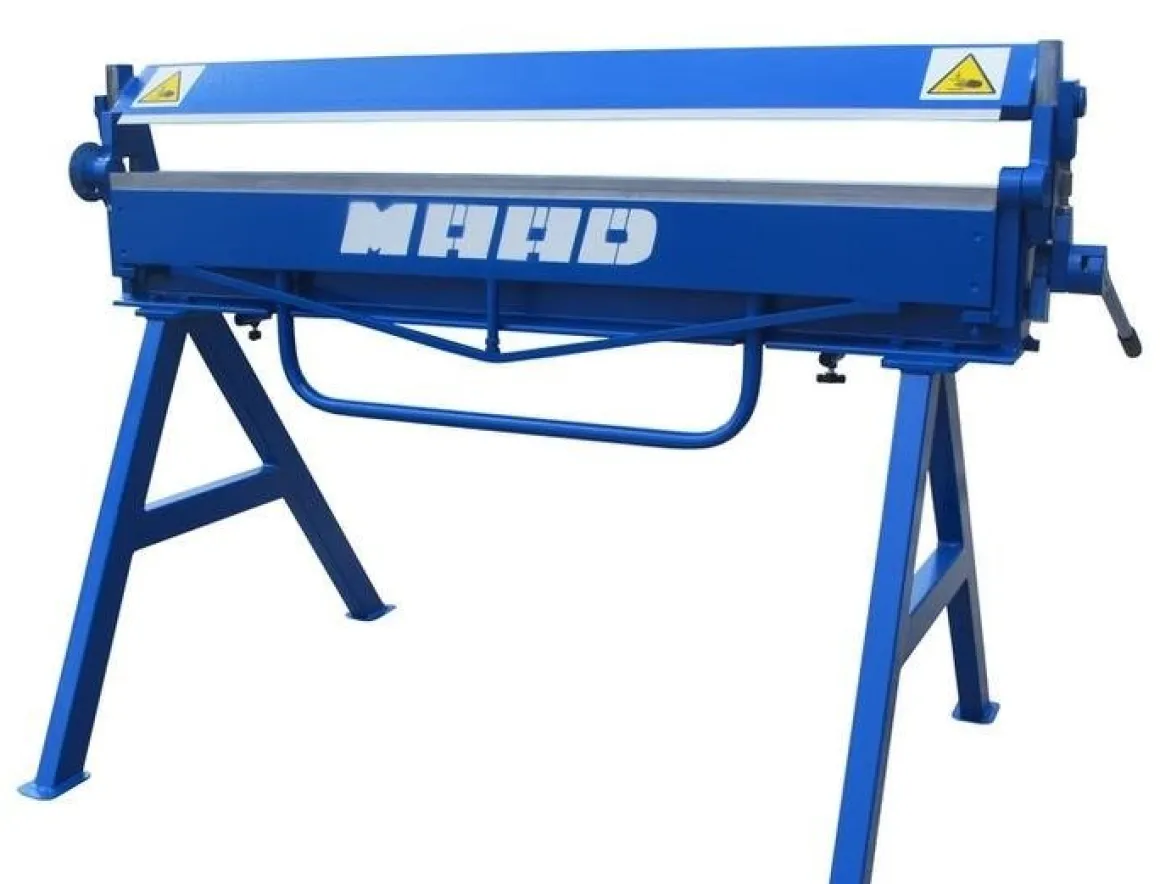

MAAD ZG-1400/1.5 ZAGINARKA GIĘTARKA KRAWĘDZIARKA DEKARSKA DO BLACHY MAAD ZG-1400/1.5

• Zaginarka do blachy MAAD ZG-1400/1.5 – profesjonalna giętarka dekarska o szerokości roboczej 1400 mm. Gięcie blach do 1,5 mm (Rm

Parametry techniczne/wyposażenie:

• – szerokość robocza – 1400 mm
• – max. grubość zaginanej blachy – 1,5 mm ( dla Rm<400MPa )
• – prześwit miedzy belkami – 85-100 mm
• – szerokość belki zaginającej – 20 mm
• – maksymalny kąt gięcia – 135 stopni
• – masa maszyny – 150 kg
• – Nożyce Krążkowe (opcja)
• – odkręcane nogi – znacznie ułatwiają transport i załadunek
• – stelaż zakładany zakładany z tyłu maszyny do podtrzymania blachy
• – przymiary do cięcia blachy
• – kątomierz w wyposażeniu standardowym

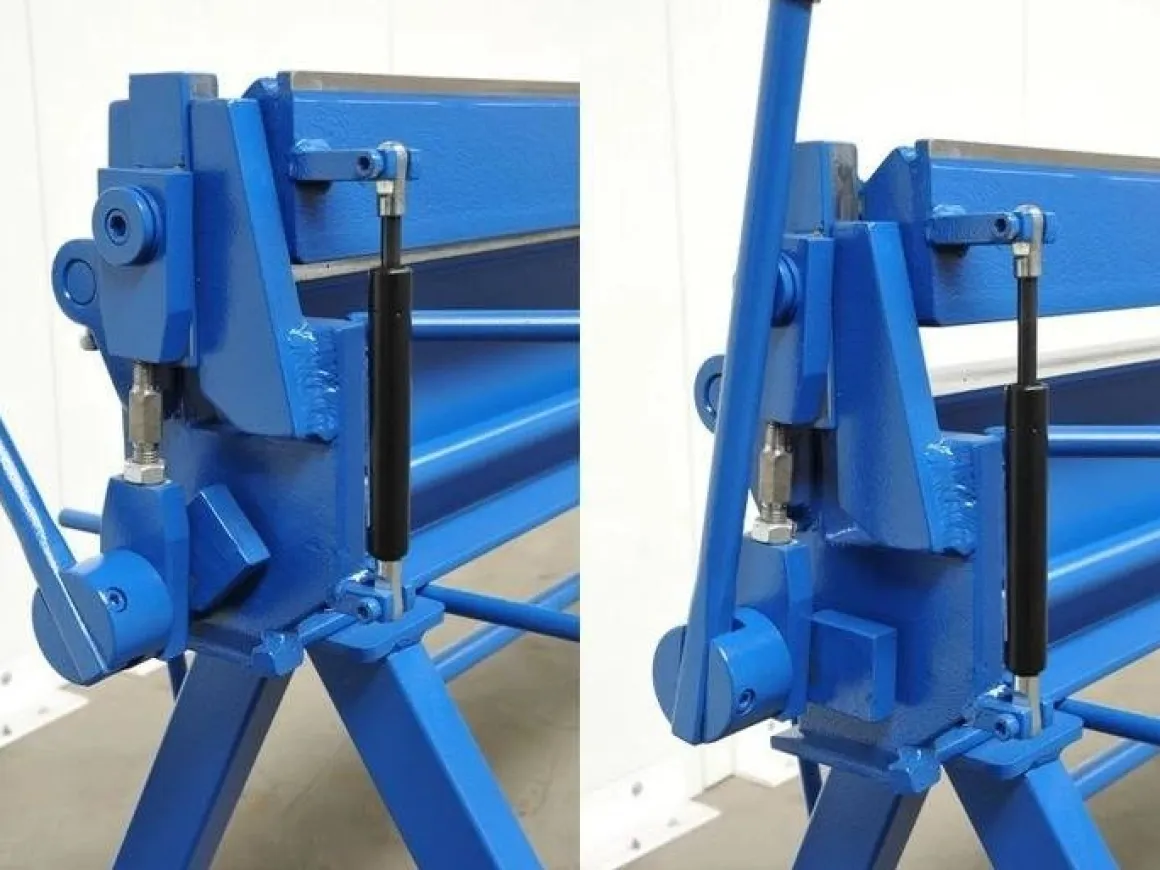

• – siłownik gazowy belki dociskowej

Gabaryty maszyny:

• wysokość – 1.005 mm
• szerokość – 1.610 mm
• głębokość – 930 mm

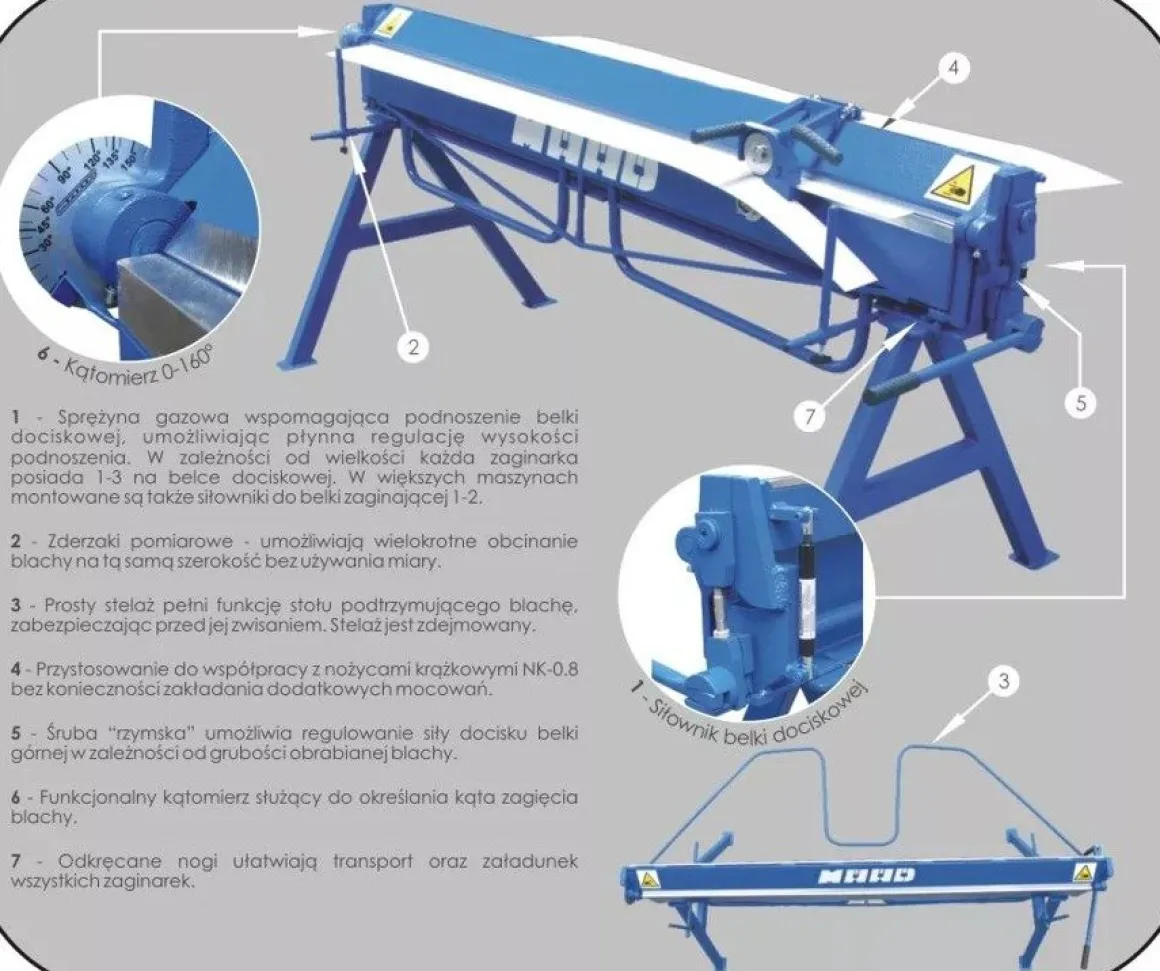

• Sprężyny gazowewspomagają podnoszenie belki dociskowej, umożliwiając płynną regulację wysokości podnoszenia. W zależności od wielkości każda zaginarka posiada 1 lub 2 sprężyny gazowe.
• Zderzaki pomiaroweumożliwiają wielokrotne obcinanie blachy na tą samą szerokość bez używania miary.
• Prosty stelażpełni funkcję stołu podtrzymującego blachę, zabezpieczając przez jej zwisaniem. Stelaż jest zdejmowany.

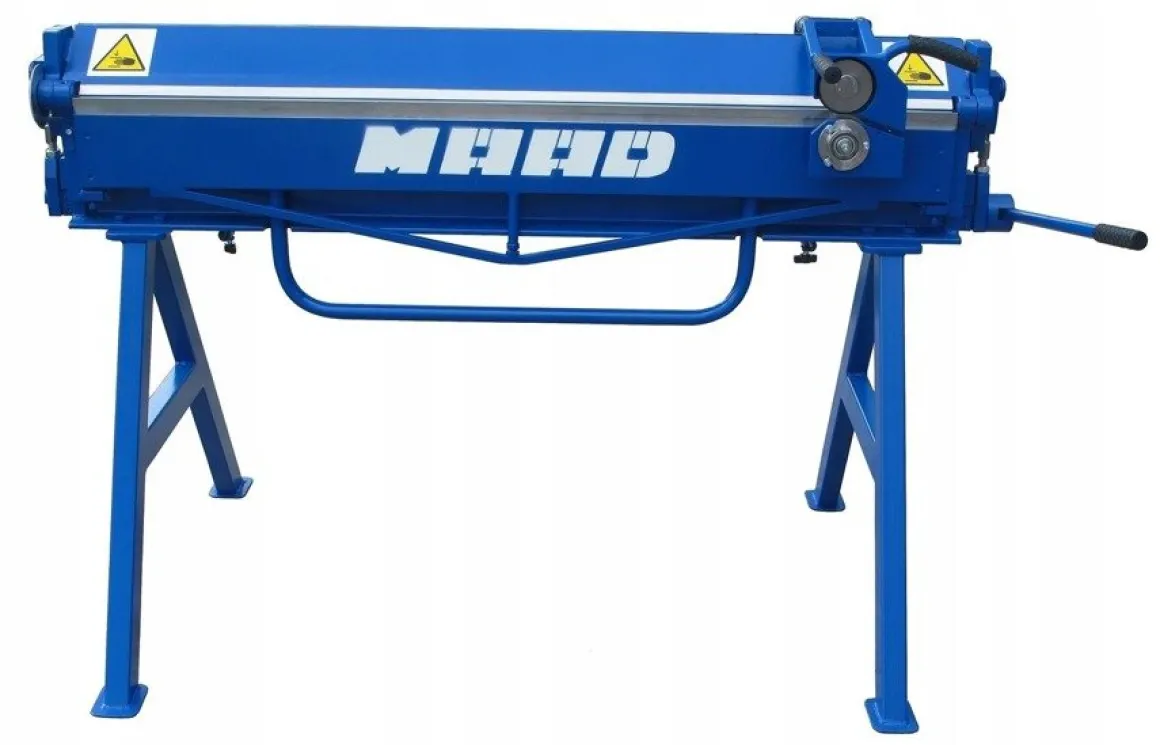

• Przystosowanie do współpracy z nożycami krążkowymiNK-0.8 bez konieczności zakładania dodatkowych mocowań.
• Śruba „rzymska”umożliwia regulację siły docisku belki w zależności od grubości obrabianej blachy.

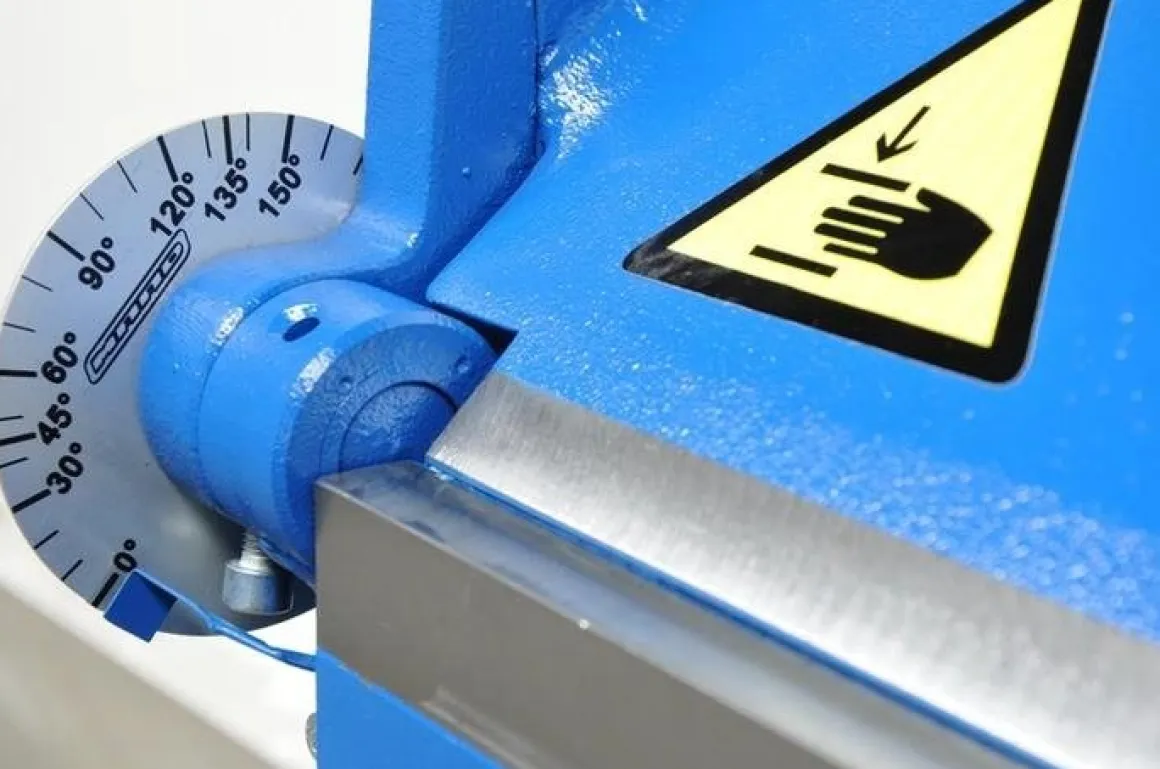

• Funkcjonalnykątomierzsłużący do określania kąta zagięcia blachy.
• Odkręcane nogiułatwiają transport oraz załadunek.

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

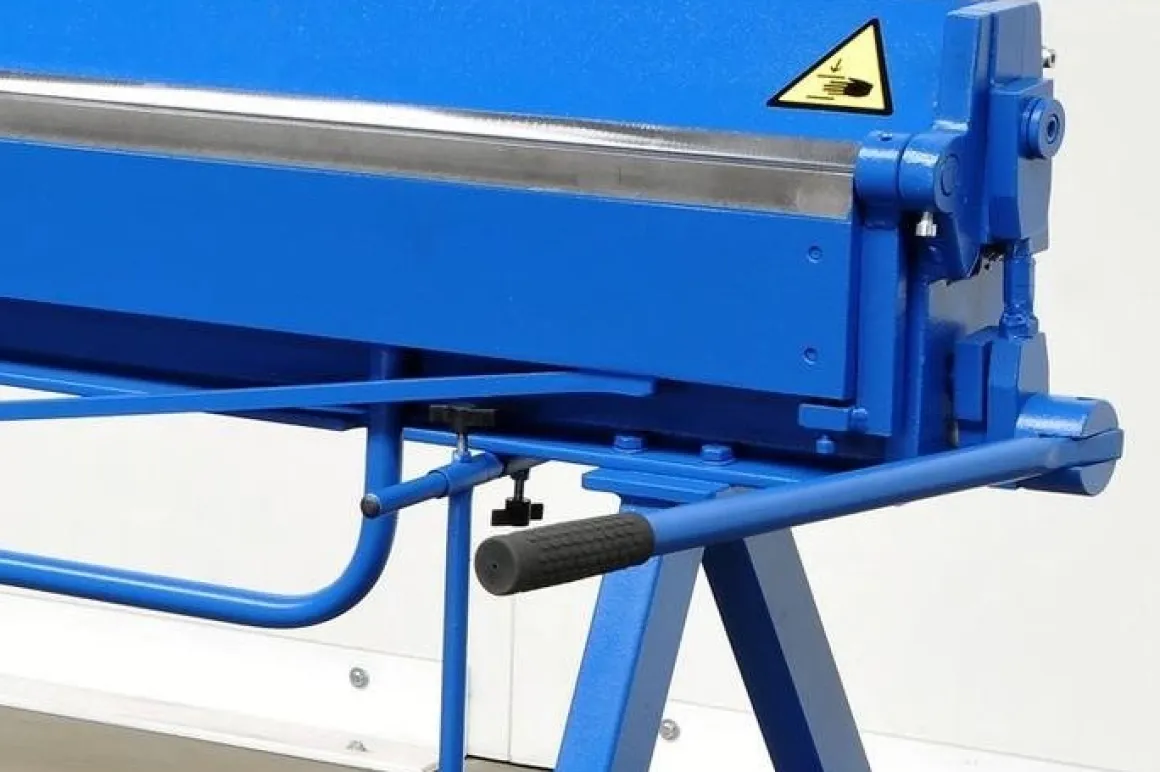

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Jest podnoszona i opuszczana za pomocą dźwigni. Siłownik gazowy wspomaga podnoszenie belki dociskowej. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

Belka gnąca posiada regulację wysokości w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

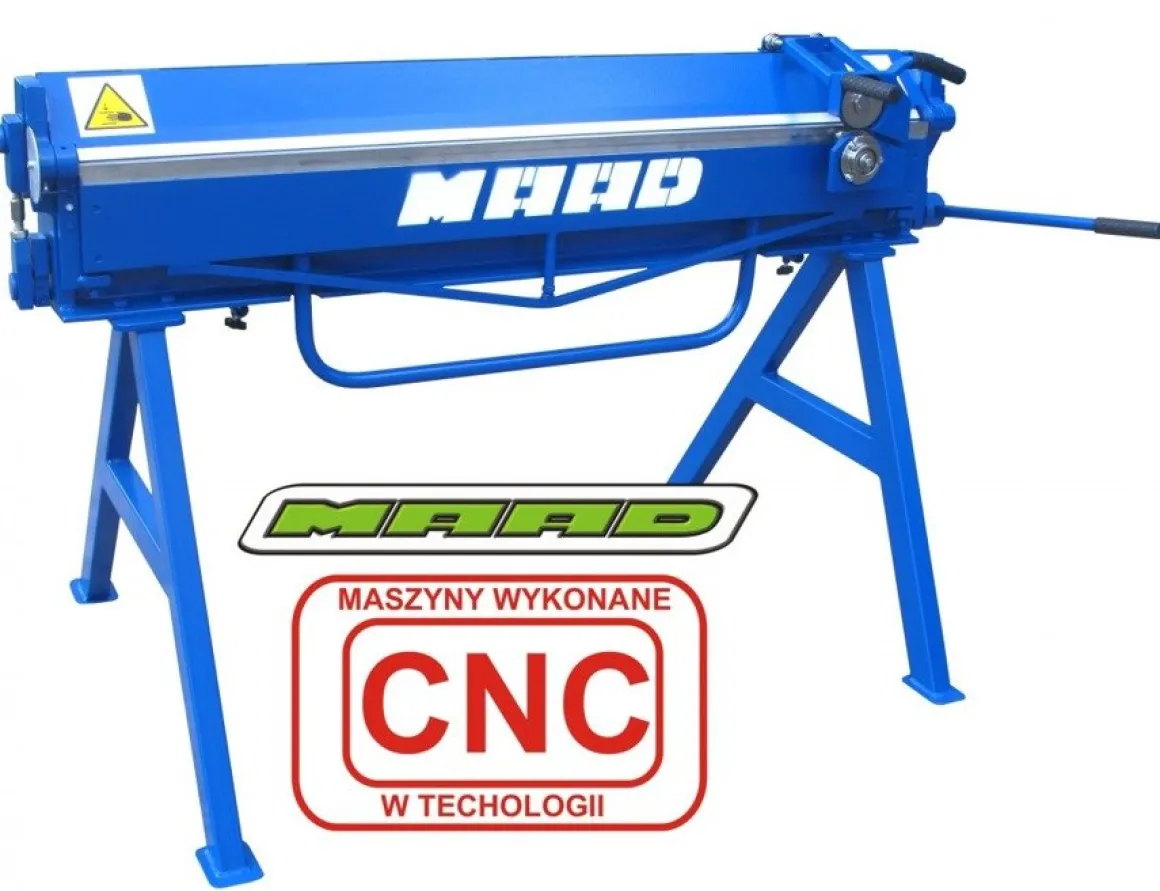

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
