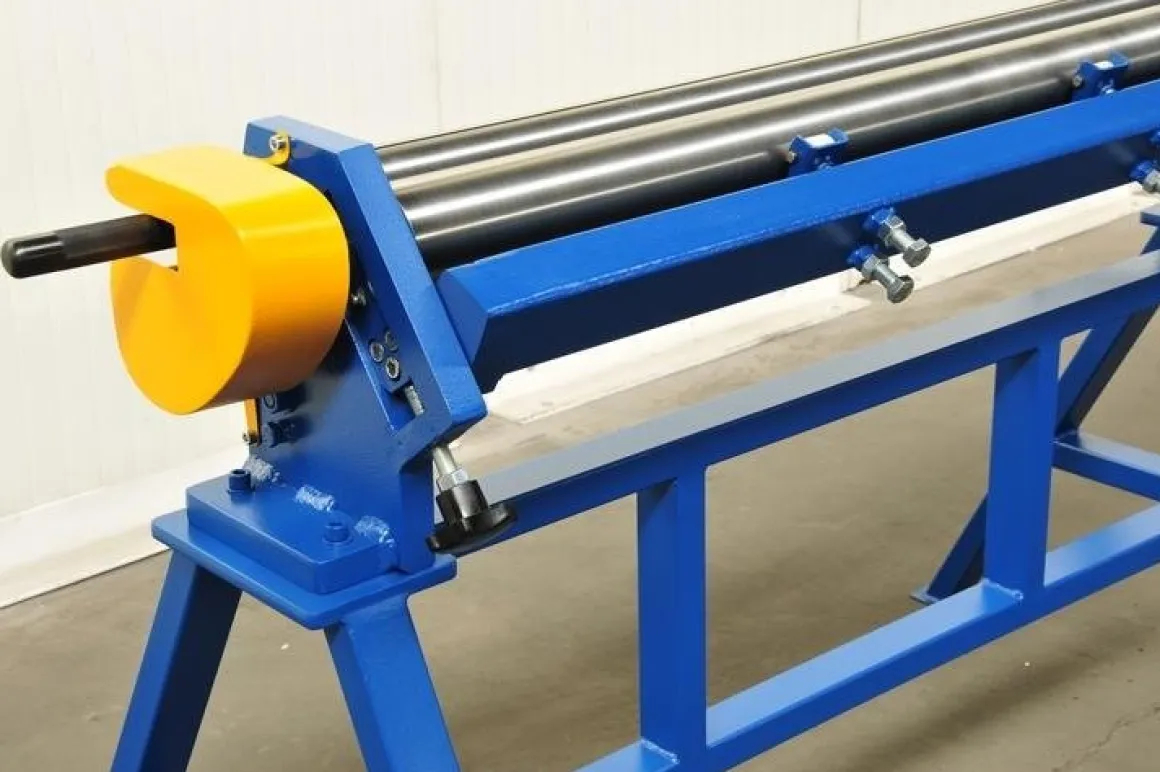

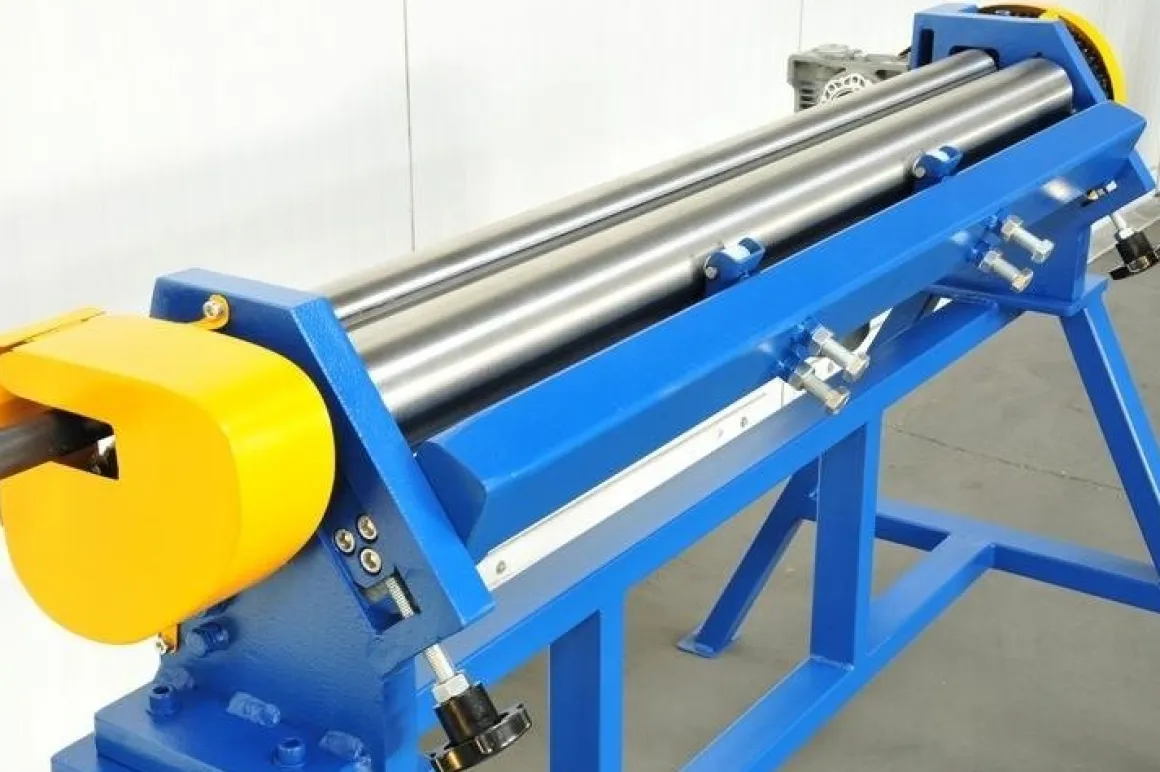

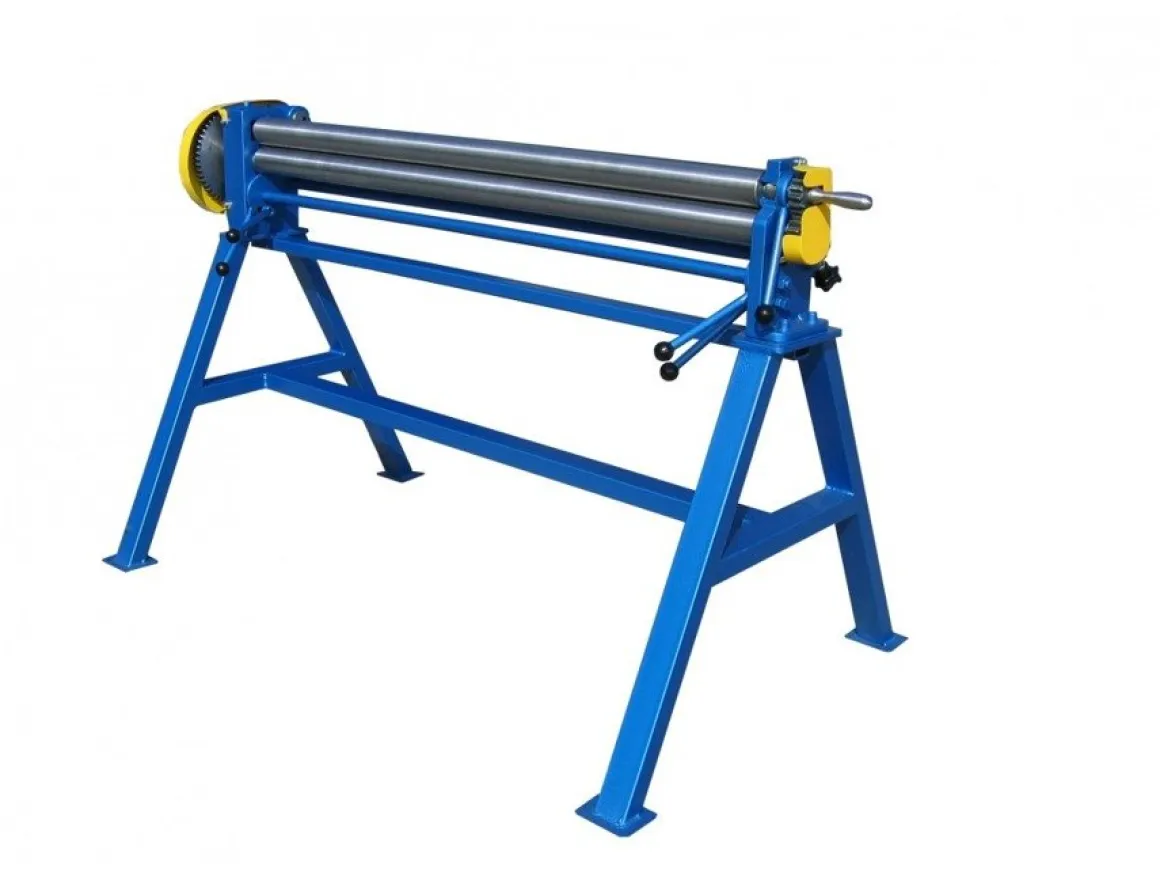

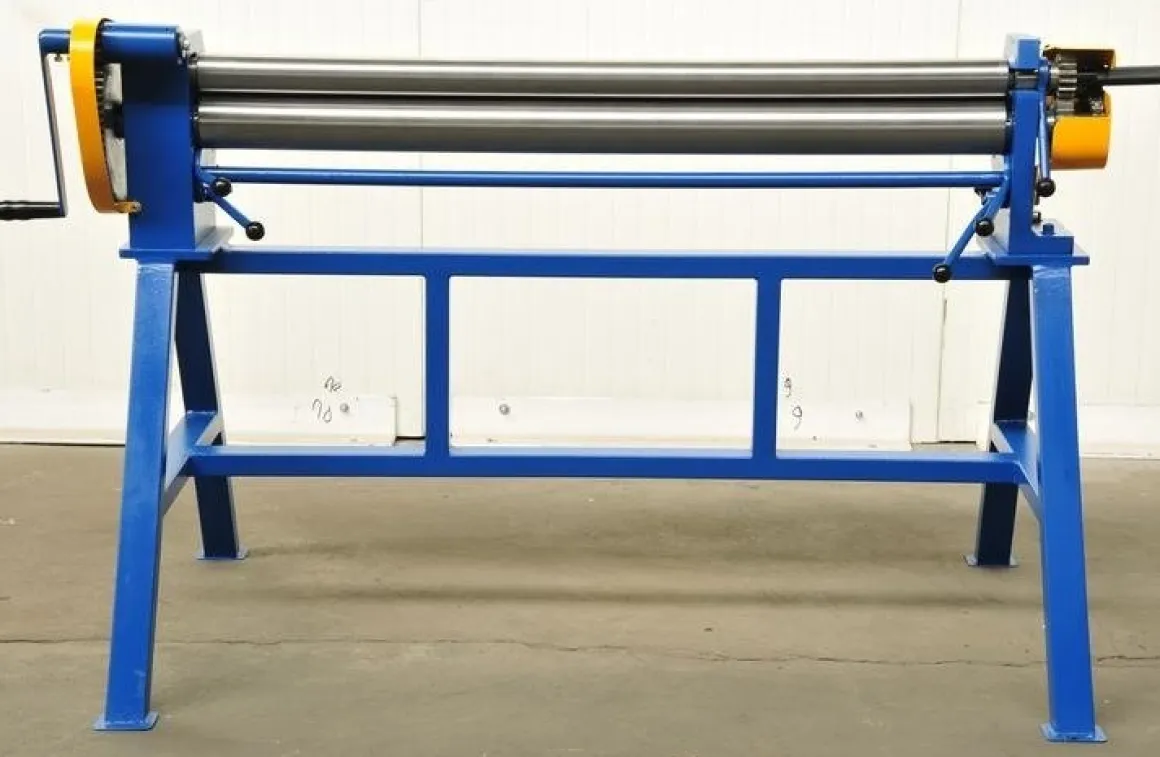

MAAD ZW-1300/0.8 WALCARKA ZWIJARKA WALCE DO BLACHY MAAD ZW-1300 /0.8mm

• Walcarka MAAD ZW-1300/0.8 do blach do 0,8 mm (Rm < 400 MPa). Idealna do rynien i rur spustowych. 3 wały 60 mm, szerokość robocza 1250 mm, ręczny napęd, precyzyjne wykonanie CNC.

WALCARKA ZWIJARKA WALCE DO BLACHY

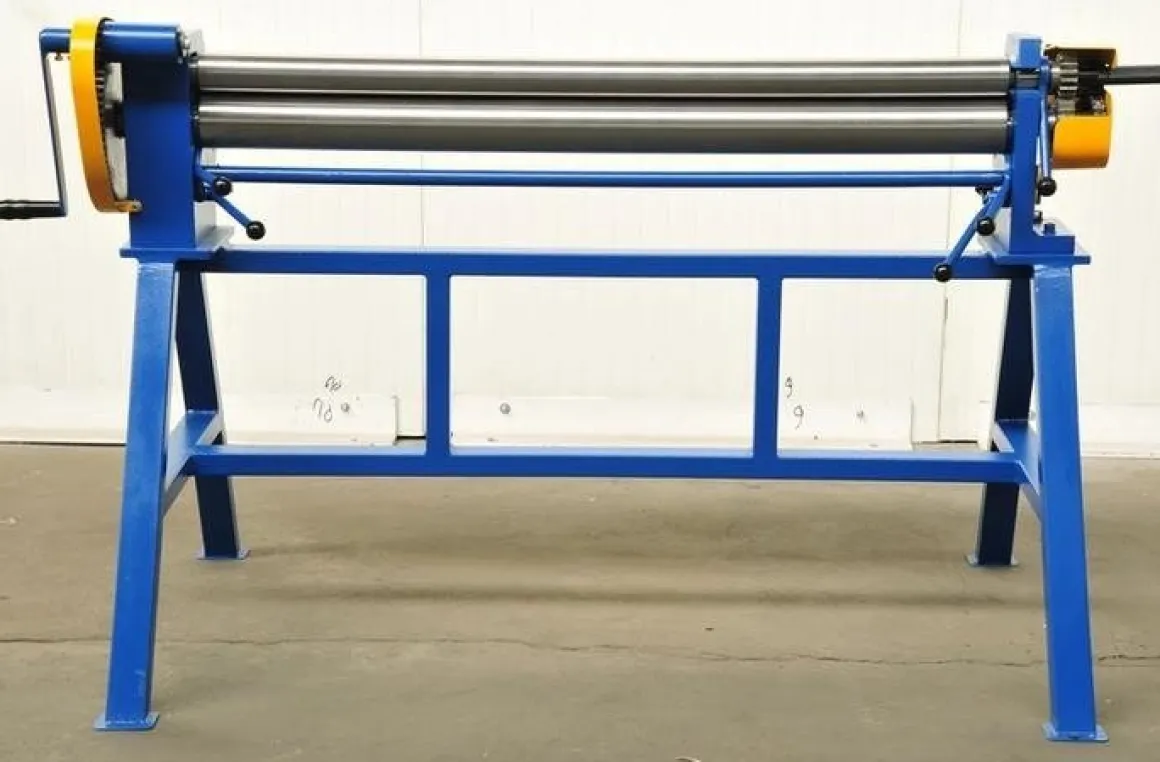

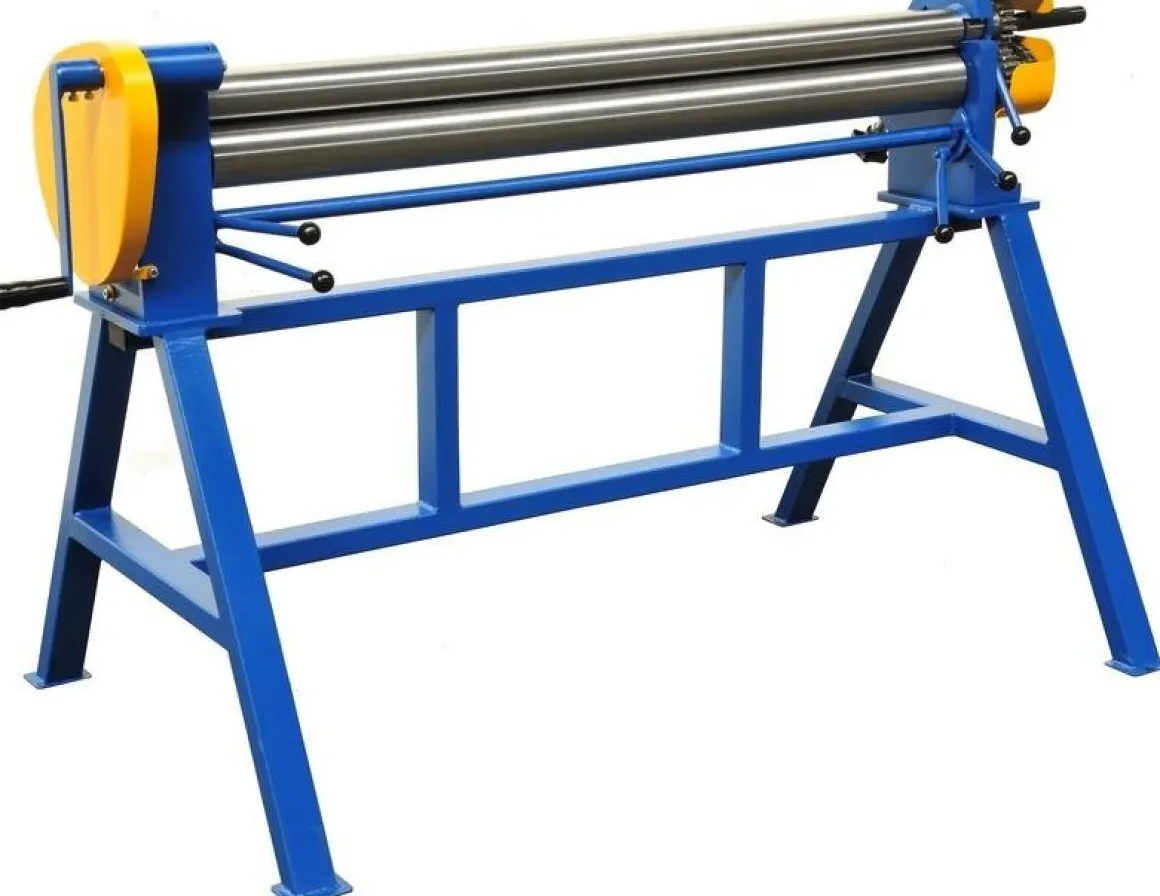

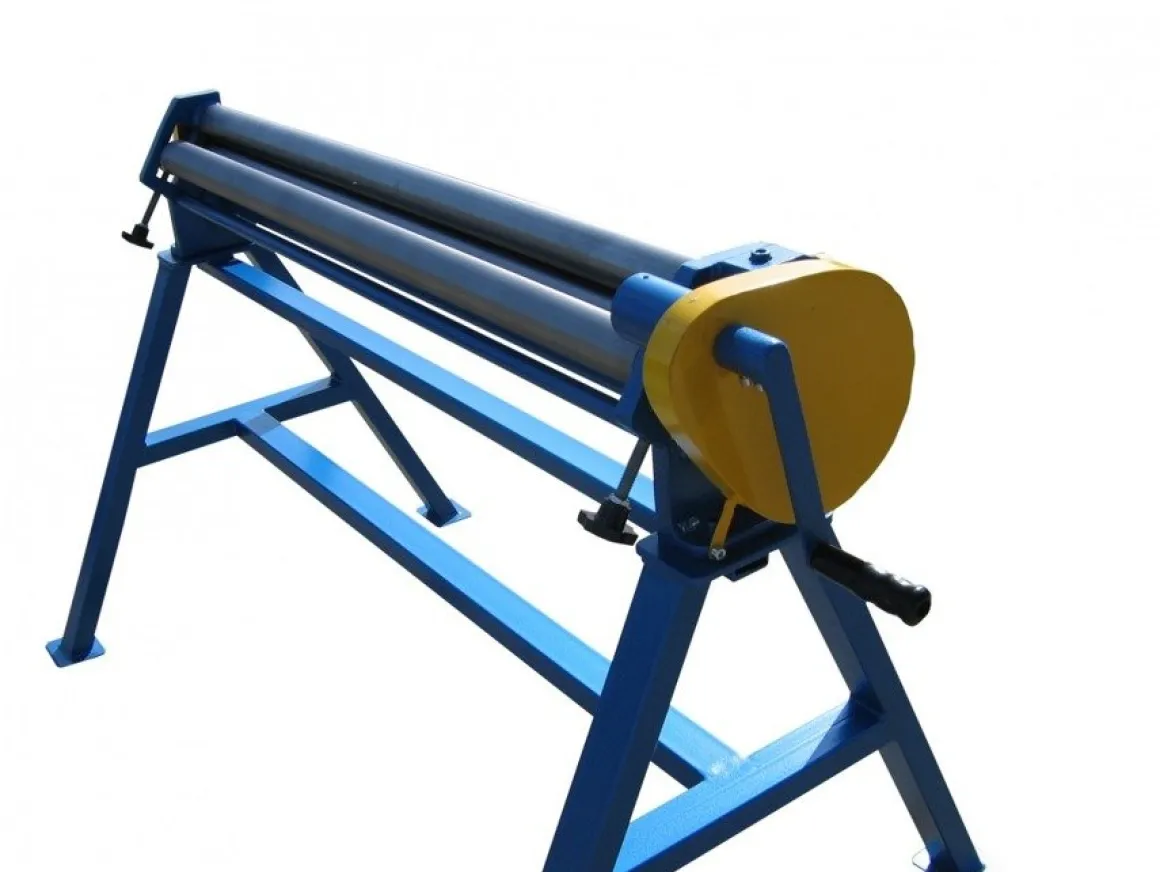

MAAD ZW-1300/0.8

Maszyna MAAD ZW-1300/0.8 idealnie nadająca się obróbek dekarskich takich jak rynny dachowe oraz rury spustowe. Dzięki zastosowaniu sprawdzonych i trwałych rozwiązań technicznych maszyna może być użytkowana przez wiele lat bez awarii.

Zwijarka ZW-1300/0.8 jest maszyną służącą do zwijania, wywijania rur cylindrycznych, rur stożkowych o małej zbieżności, rynien oraz wszelkiego rodzaju blach do grubości 0,80 mm i wytrzymałości na rozciąganie Rm do 400 MPa.

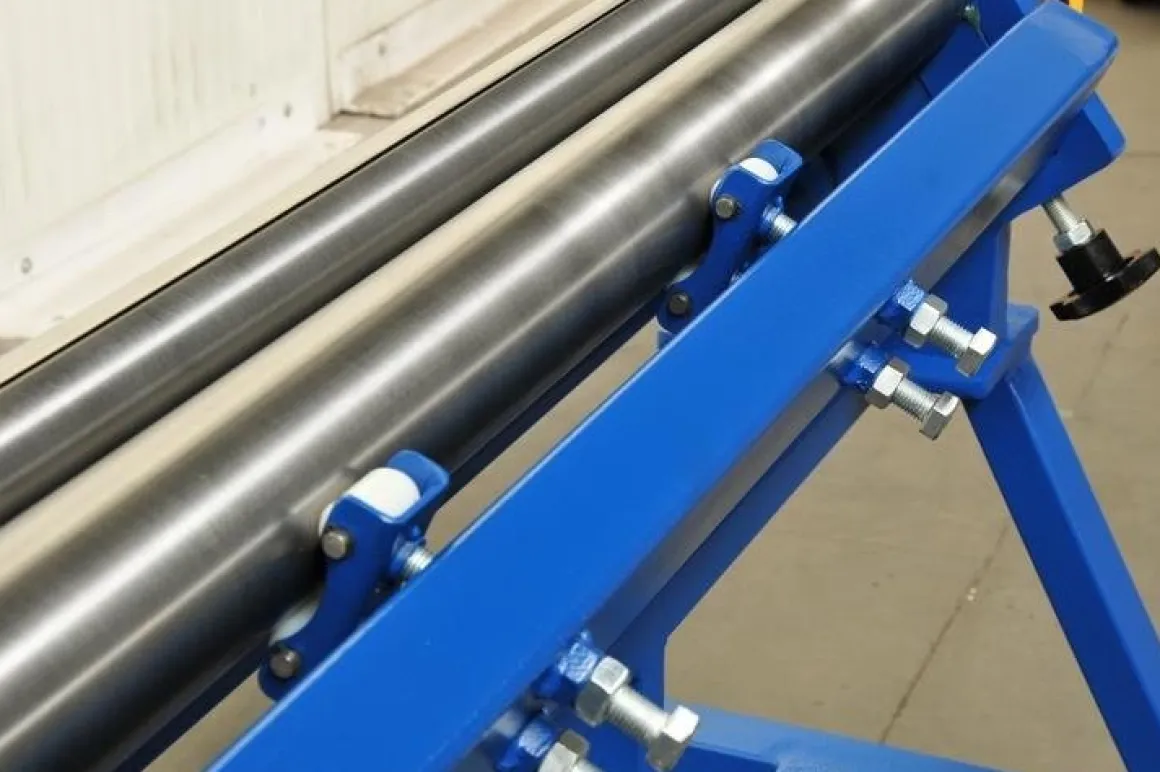

Głównymi elementami roboczymi zwijarki są 3 wały. Dwa z nich znajdujące się w przedniej części maszyny (górny i dolny) pełnią funkcję wciągania zwijanej blachy. Trzeci, z tyłu urządzenia, tzw. luźny dzięki regulacji położenia nadaje odpowiednią średnicę obrabianej blachy.

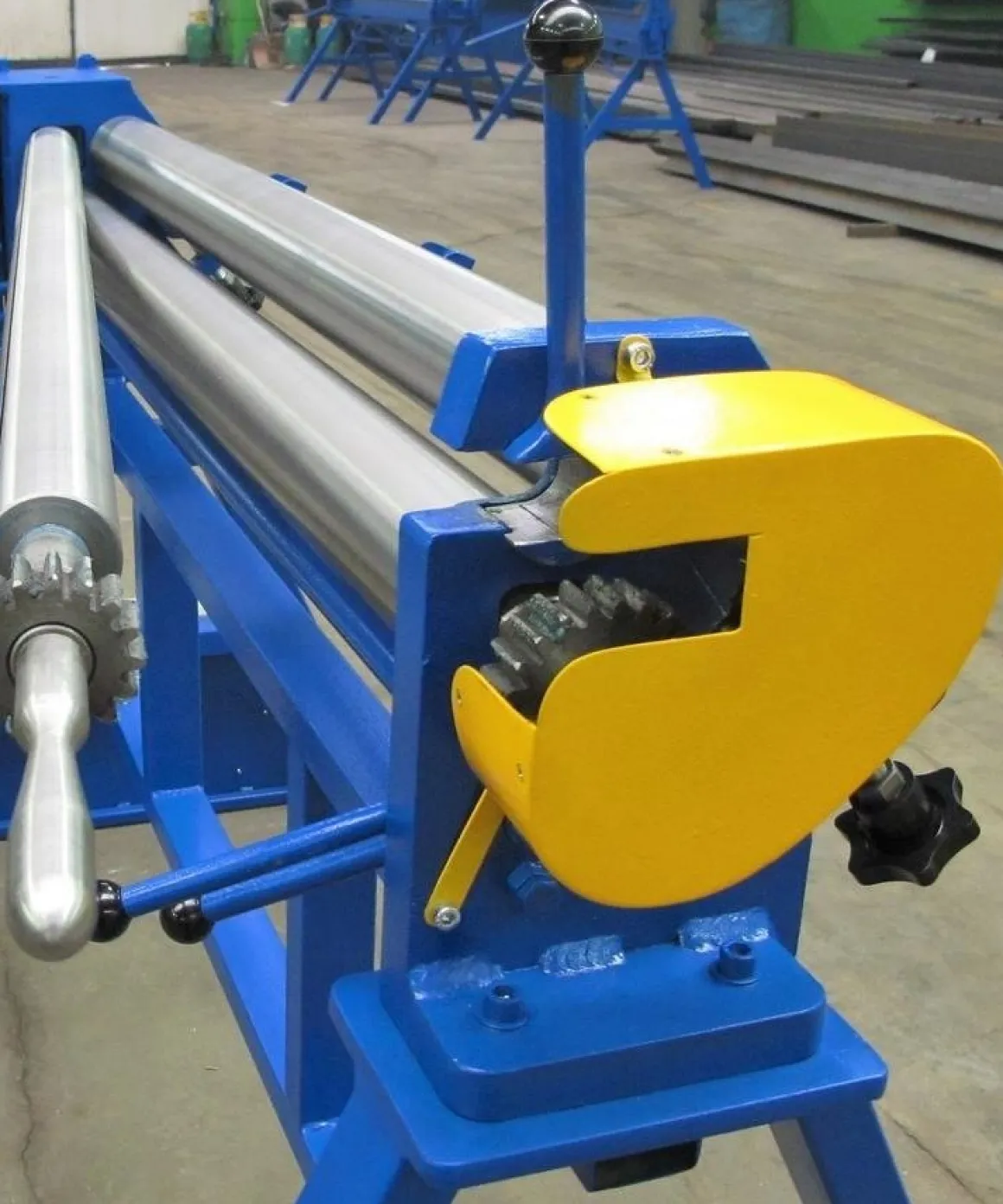

Dzięki dodatkowemu wyfrezowaniu w wale górnym można wykonywać na zwijarce zamki do rur spustowych. Wypinany z jednej strony wał górny umożliwia szybkie ściąganie obrabianego elementu. Zastosowana dodatkowa przekładnia łańcuchowa w zwijarce napędzająca wał luźny poprawia parametry pracy podczas zwijania.

Parametry techniczne:

• Max. grubość blachy: 0,8 mm dla Rm < 400 MPa
• Maksymalna szerokość arkusza blachy: 1.250 mm
• Średnica wałów roboczych: 3 x 60 mm
• Minimalna średnica zwijanej blachy: 80 mm
• Maksymalna średnica zwijanej blachy: 750 mm
• Masa: 130 kg

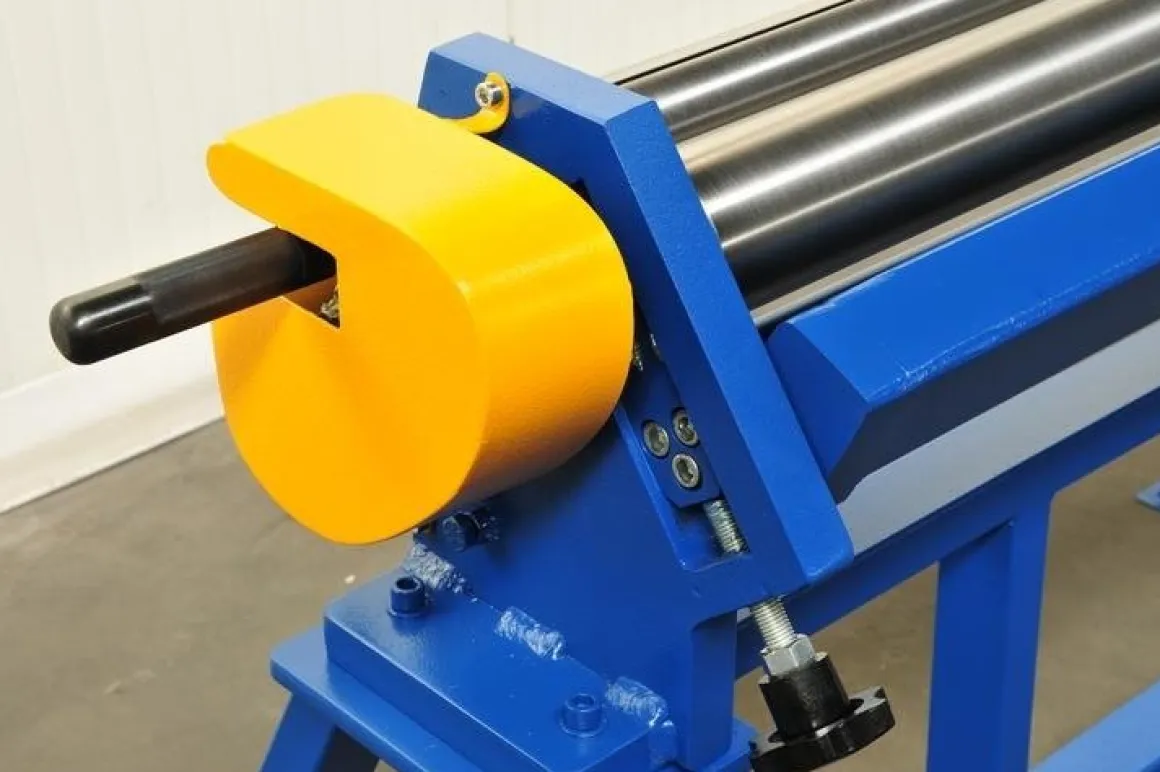

• Górny wałek wypinany z frezowanym rowkiem.

Gabaryty maszyny:

• wysokość – 1.100 mm
• szerokość – 1.800 mm
• głębokość – 700 mm

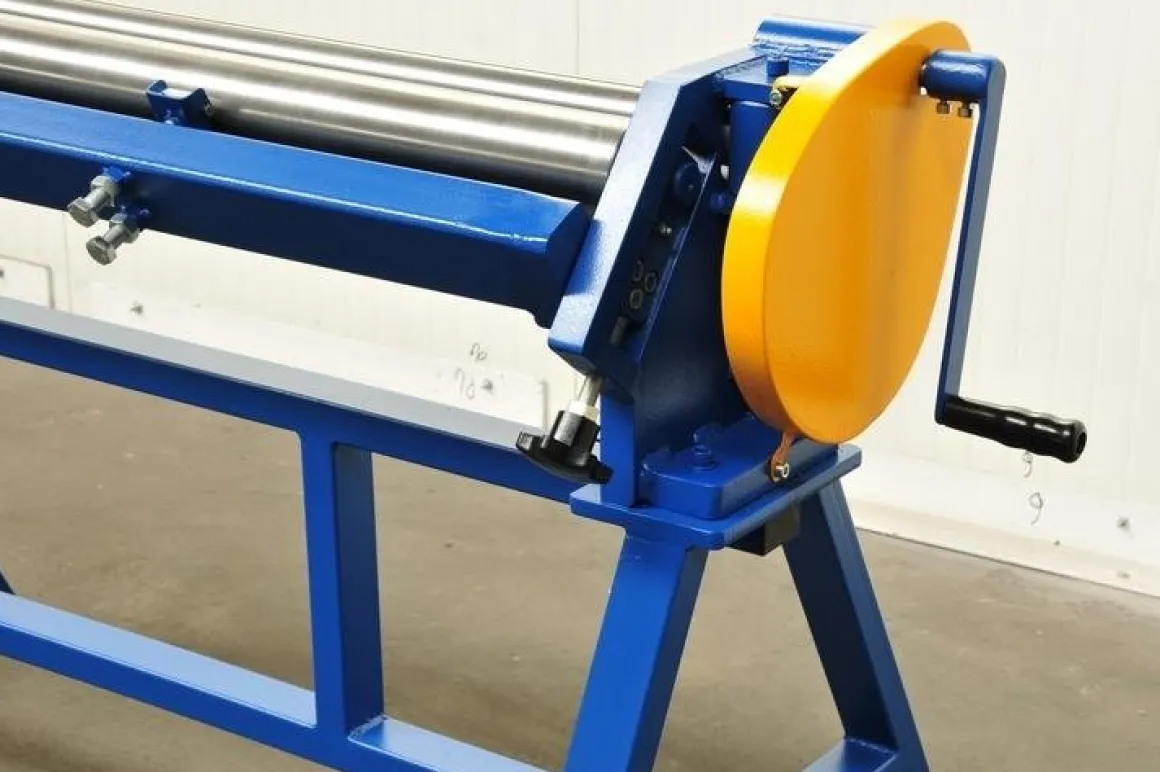

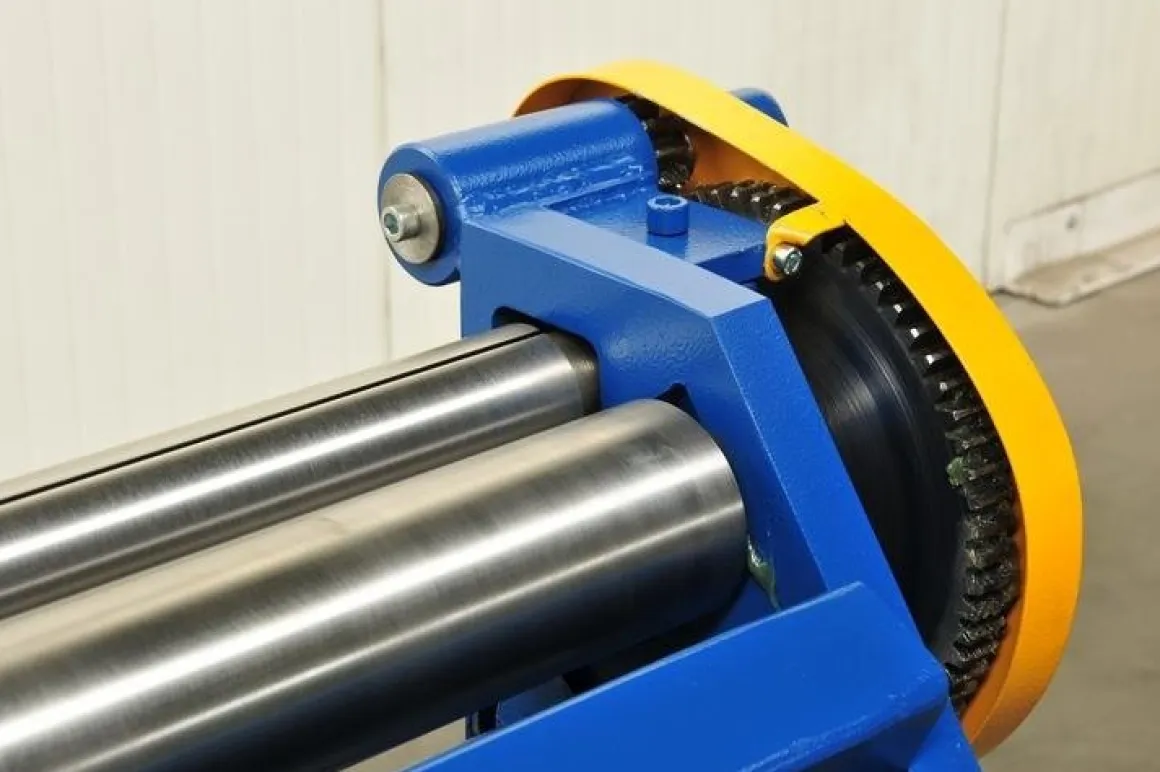

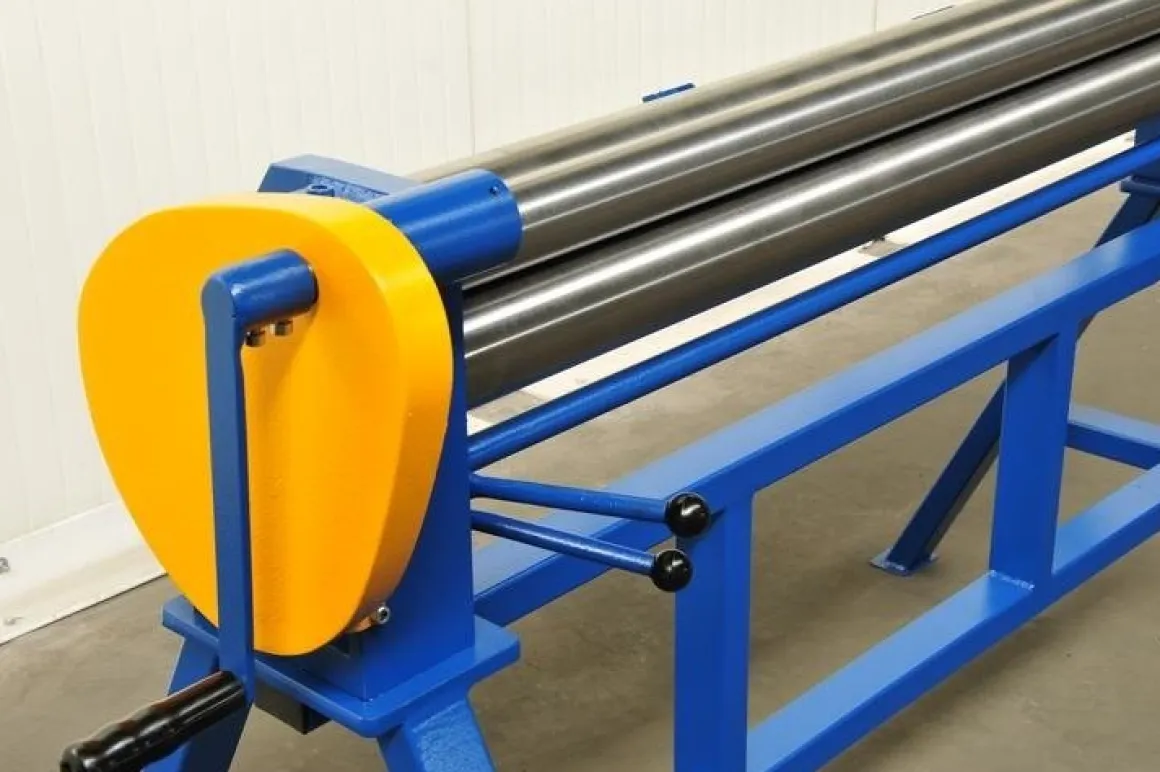

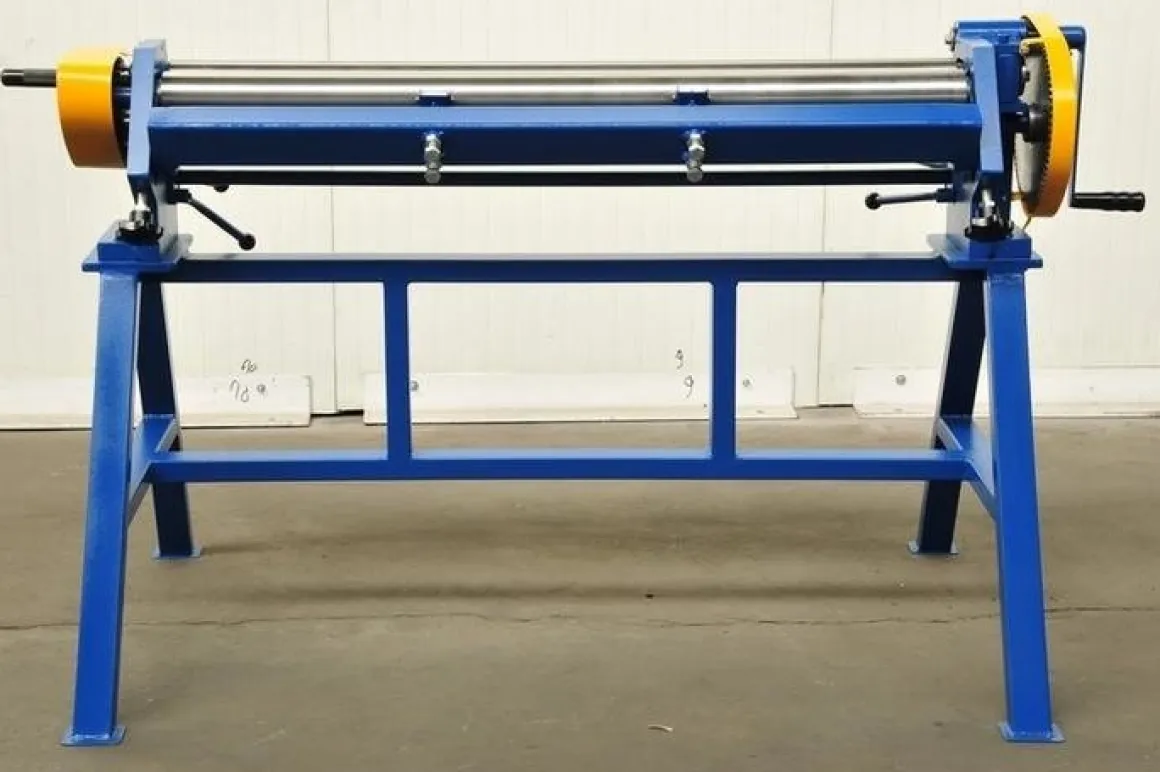

Wały zwijarki napędzane są przez walcową przekładnię zębatą ręcznie za pomocą korby.

Elementy zwijarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zwijarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
