MAAD ZW-2000/0.6 WALCARKA ZWIJARKA WALCE DO BLACHY MAAD ZW-2000/0.6mm

• Ręczna zwijarka do blachy MAAD ZW-2000/0.6 – profesjonalna walcarka do rur, rynien i obróbek dekarskich. Maks. szerokość 2050 mm, grubość blachy 0,6 mm, precyzyjne wały i stabilna konstrukcja CNC. Idealna do warsztatów dekarskich.

WALCARKA ZWIJARKA WALCE DO BLACHY

MAAD ZW-2000/0.6mm

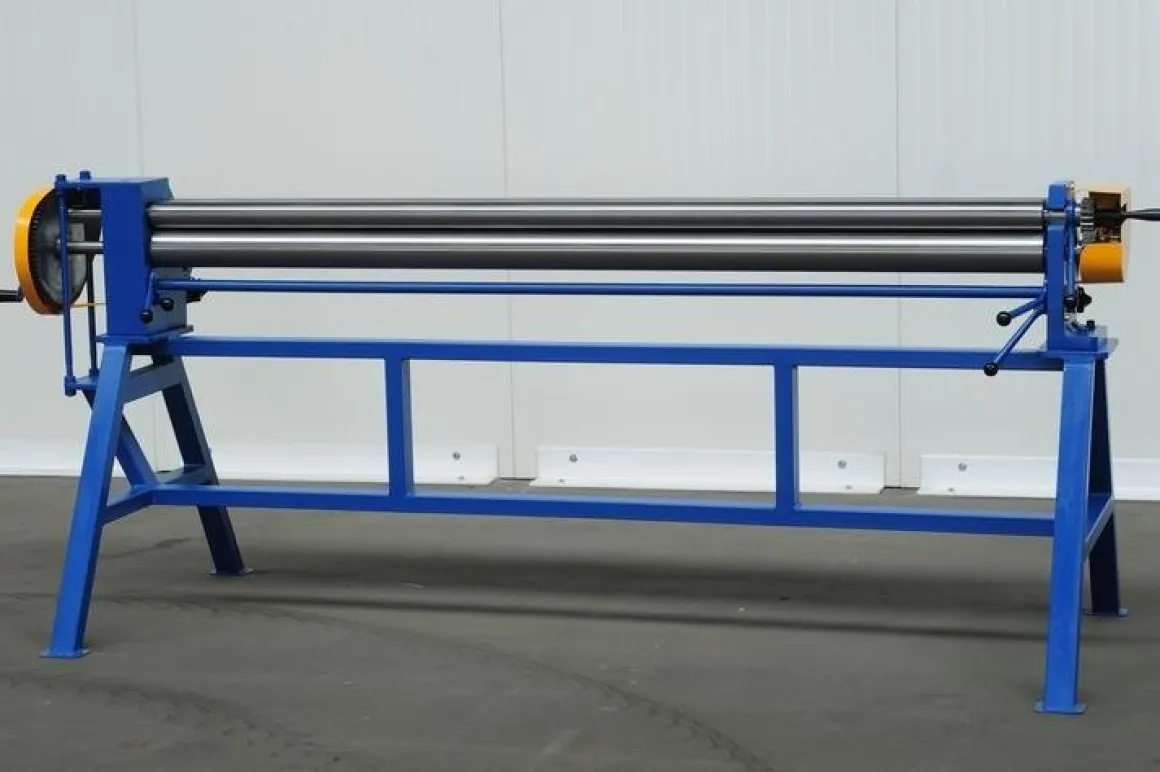

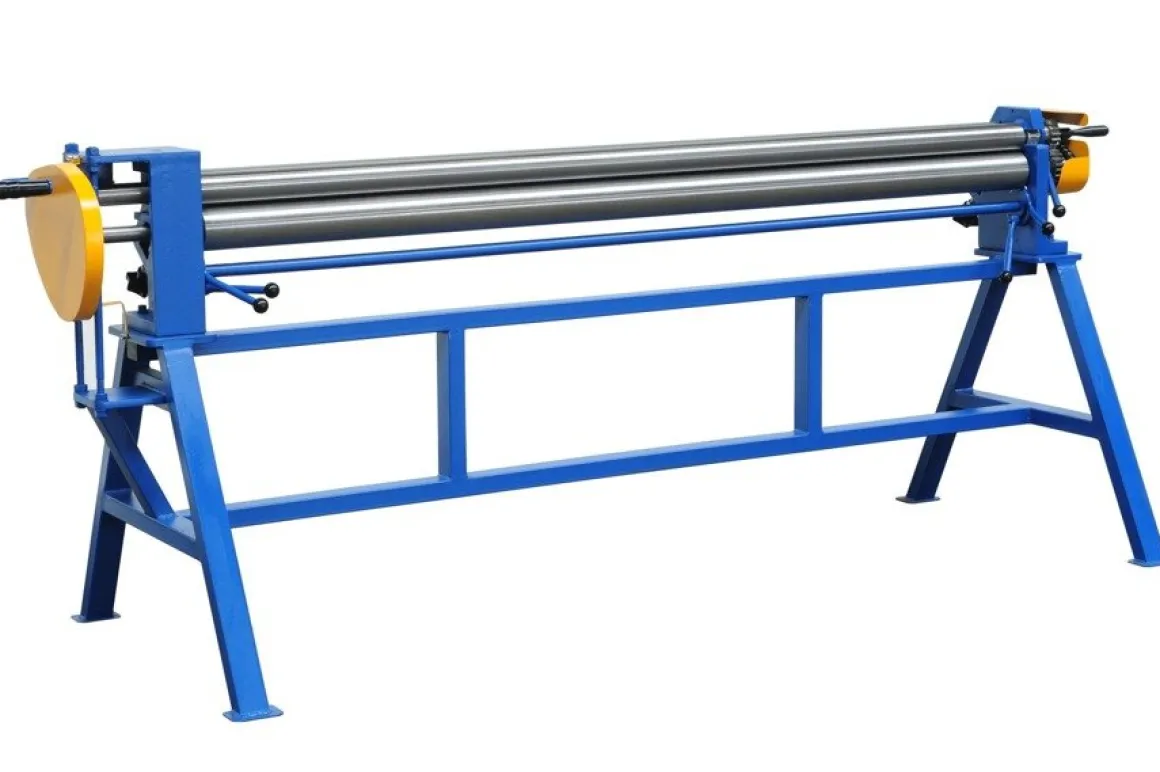

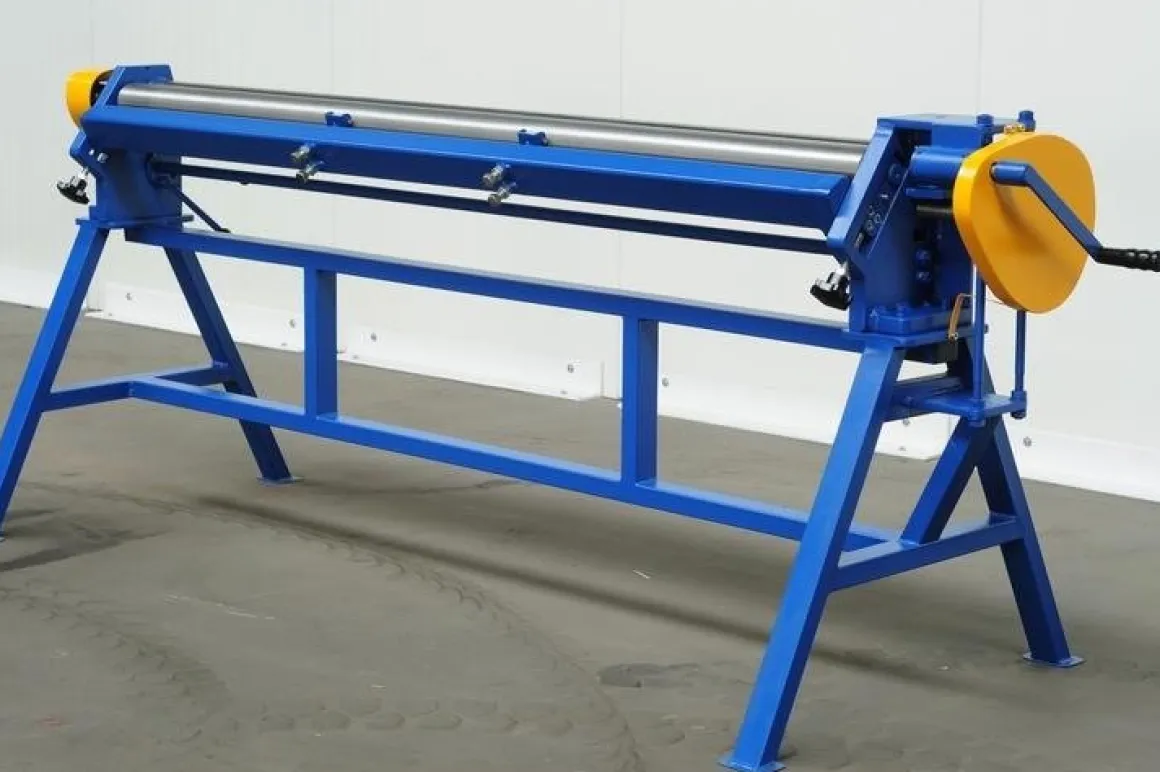

Zwijarka ZW-2000/0.6 jest maszyną służącą do zwijania, wywijania rur cylindrycznych, rur stożkowych o małej zbieżności, rynien oraz wszelkiego rodzaju blach do grubości 0,60 mm i wytrzymałości na rozciąganie Rm do 400 MPa.

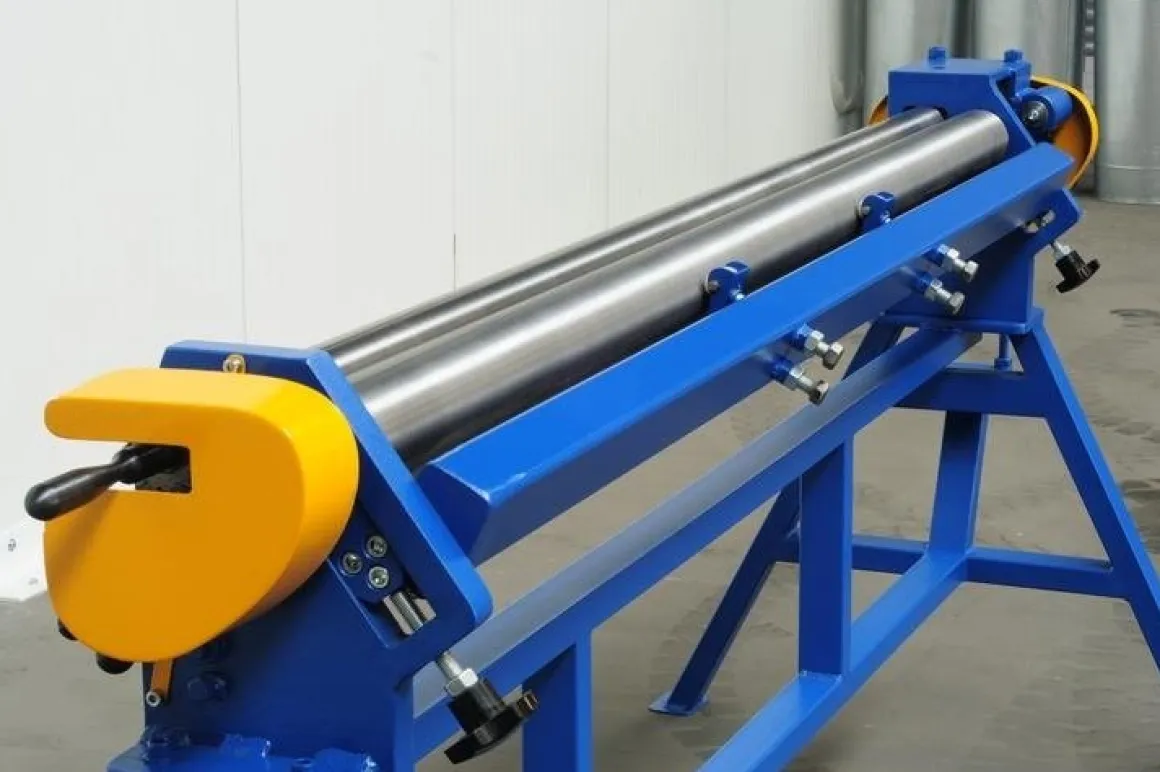

Głównymi elementami roboczymi zwijarki są 3 wały. Dwa z nich znajdujące się w przedniej części maszyny (górny i dolny) pełnią funkcję wciągania zwijanej blachy. Trzeci, z tyłu urządzenia, tzw. luźny dzięki regulacji położenia nadaje odpowiednią średnicę obrabianej blachy. Wał luźny jest podparty dwoma wózkami rolkowymi zamocowanymi na ramie wózków, przesuwającej się razem z wałem podczas jego regulacji. Takie rozwiązanie konstrukcyjne zapobiega odkształcaniu wału podczas zwijania blachy.

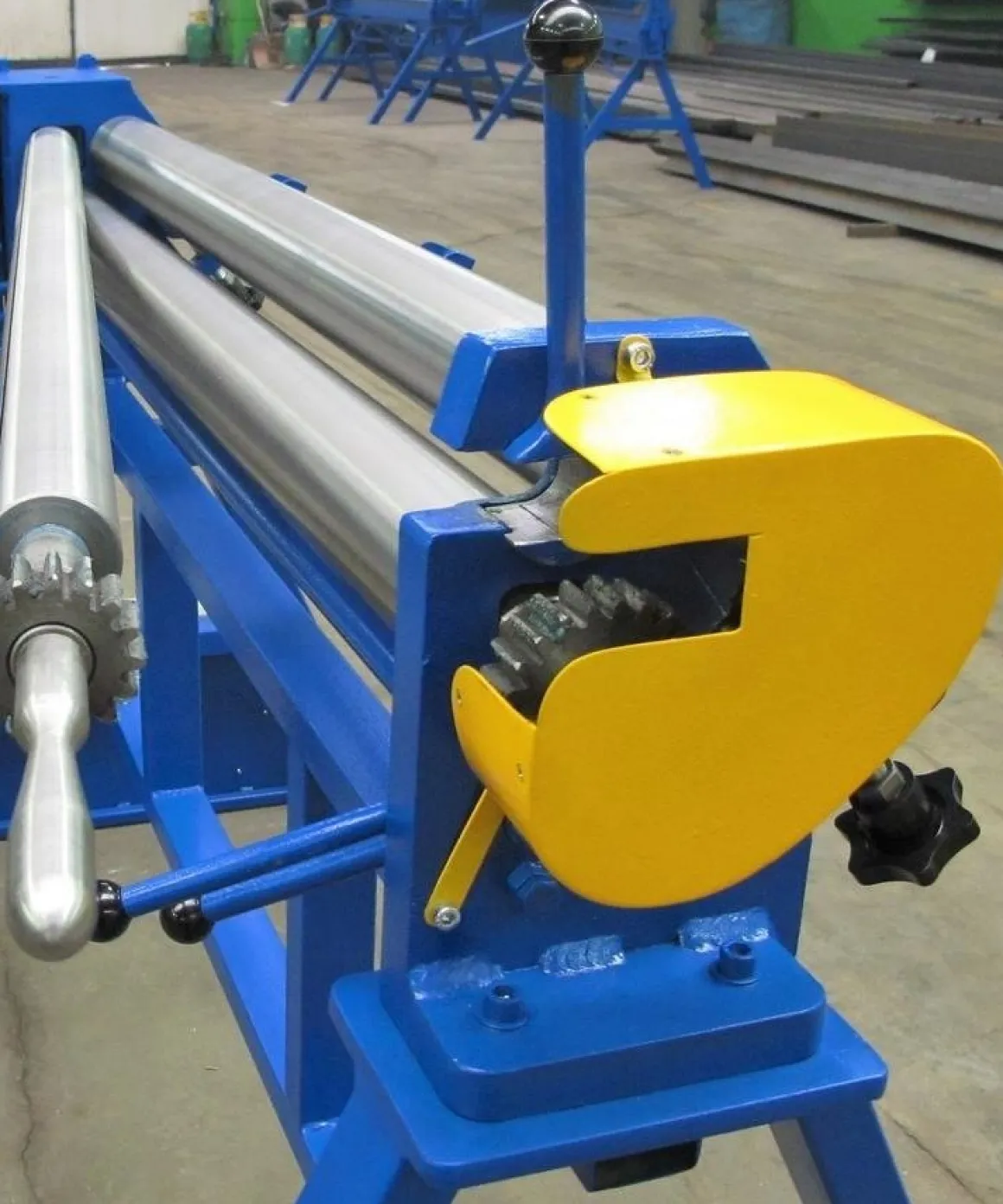

Dzięki dodatkowemu wyfrezowaniu w wale górnym można wykonywać na zwijarce zamki do rur spustowych. Wypinany z jednej strony wał górny umożliwia szybkie ściąganie obrabianego elementu. Zastosowana dodatkowa przekładnia łańcuchowa w zwijarce napędzająca wał luźny poprawia parametry pracy podczas zwijania.

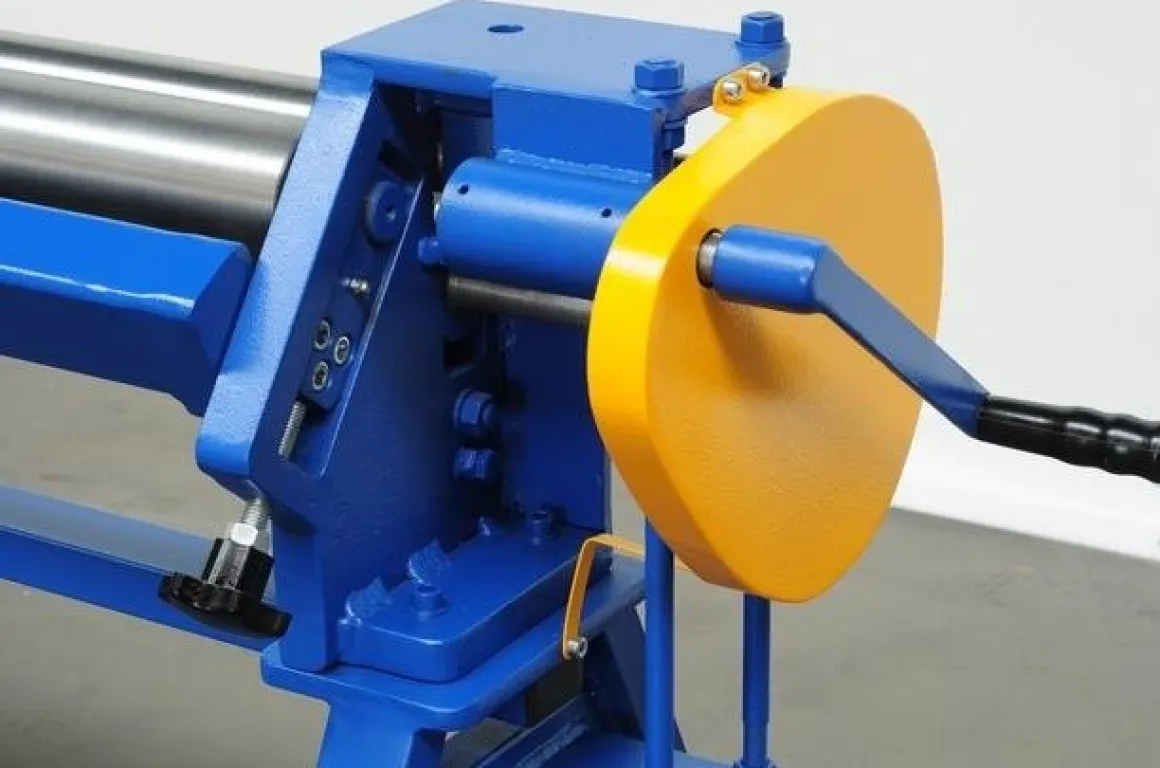

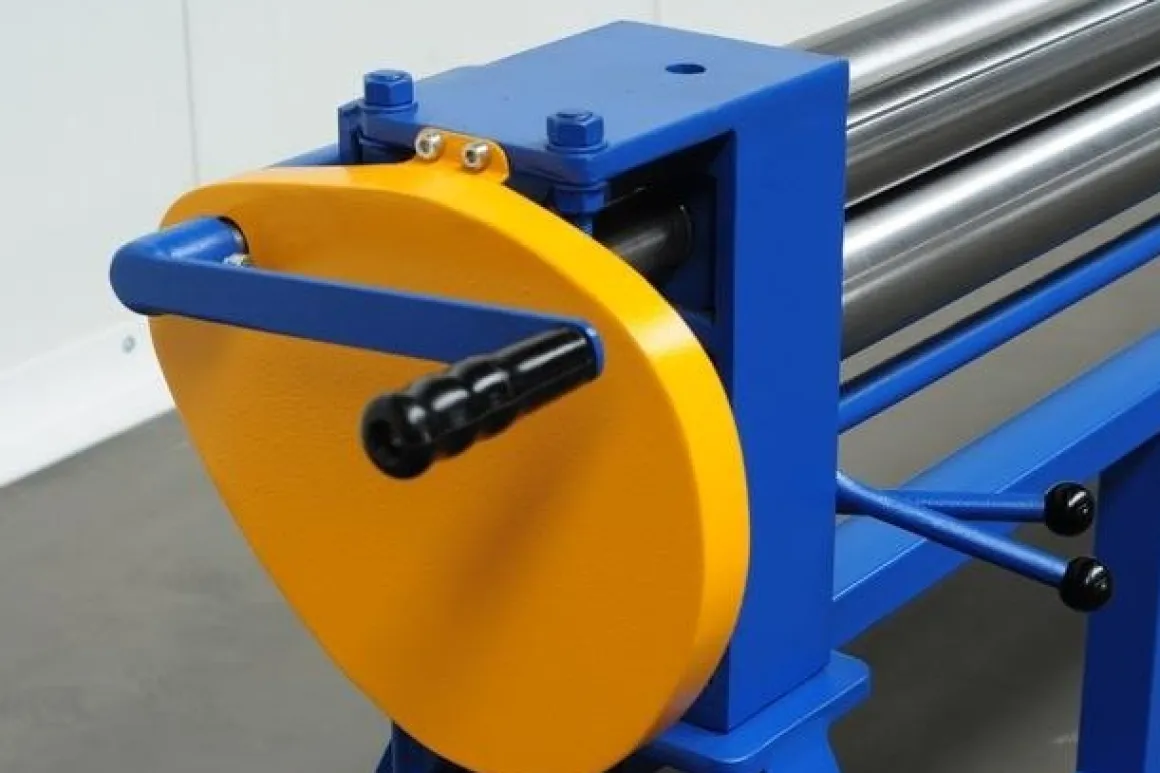

Wały zwijarki napędzane są przez walcową przekładnię zębatą ręcznie za pomocą korby.

Parametry techniczne:

• Max. grubość blachy: 0,6 mm dla Rm < 400 MPa
• Maksymalna szerokość arkusza blachy: 2.050 mm
• Średnica wałów roboczych: 1 x 65 mm, 2 x 90 mm
• Minimalna średnica zwijanej blachy: 100 mm
• Maksymalna średnica zwijanej blachy: 1000 mm
• Masa: 440 kg

Gabaryty maszyny:

• wysokość – 1.100 mm
• szerokość – 2.550 mm
• głębokość – 700 mm

• Górny wałek wypinany z frezowanym rowkiem.

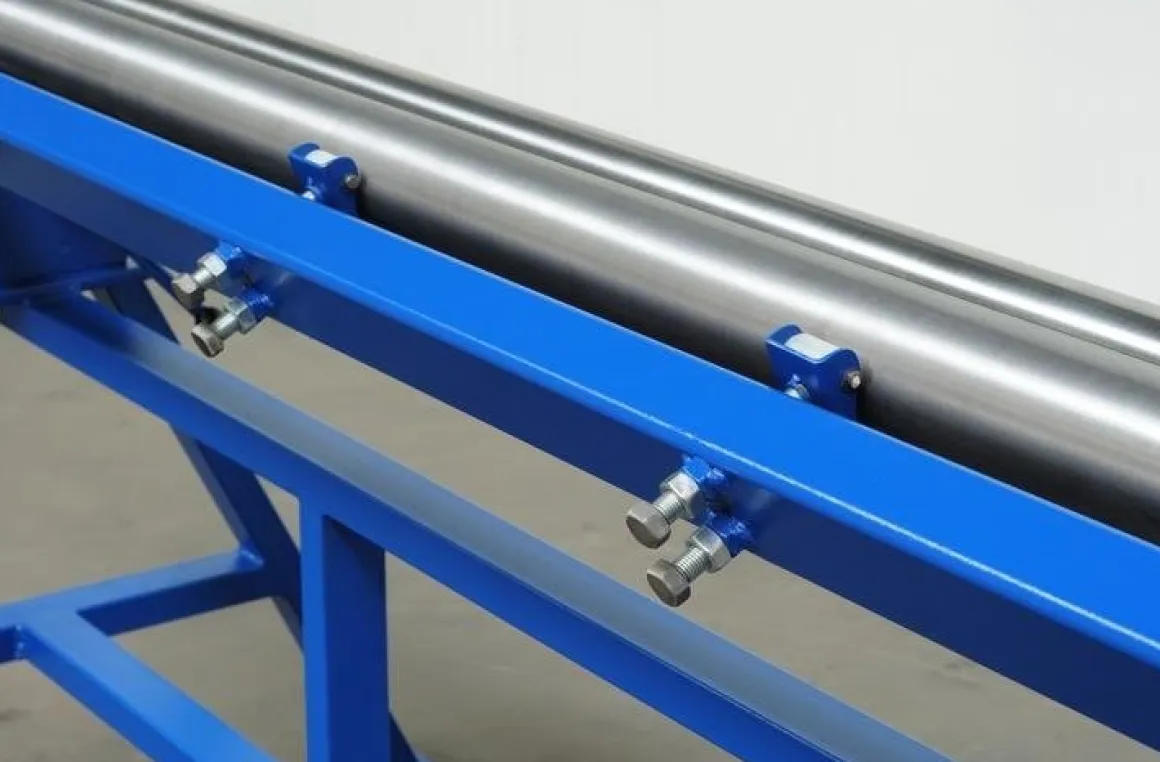

  Dodatkowe wsparcie tylnego wału – rynny i rury idealnie proste!

Elementy zwijarki wykonywane są na precyzyjnych obrabiarkach CNC.

Maszyna pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
