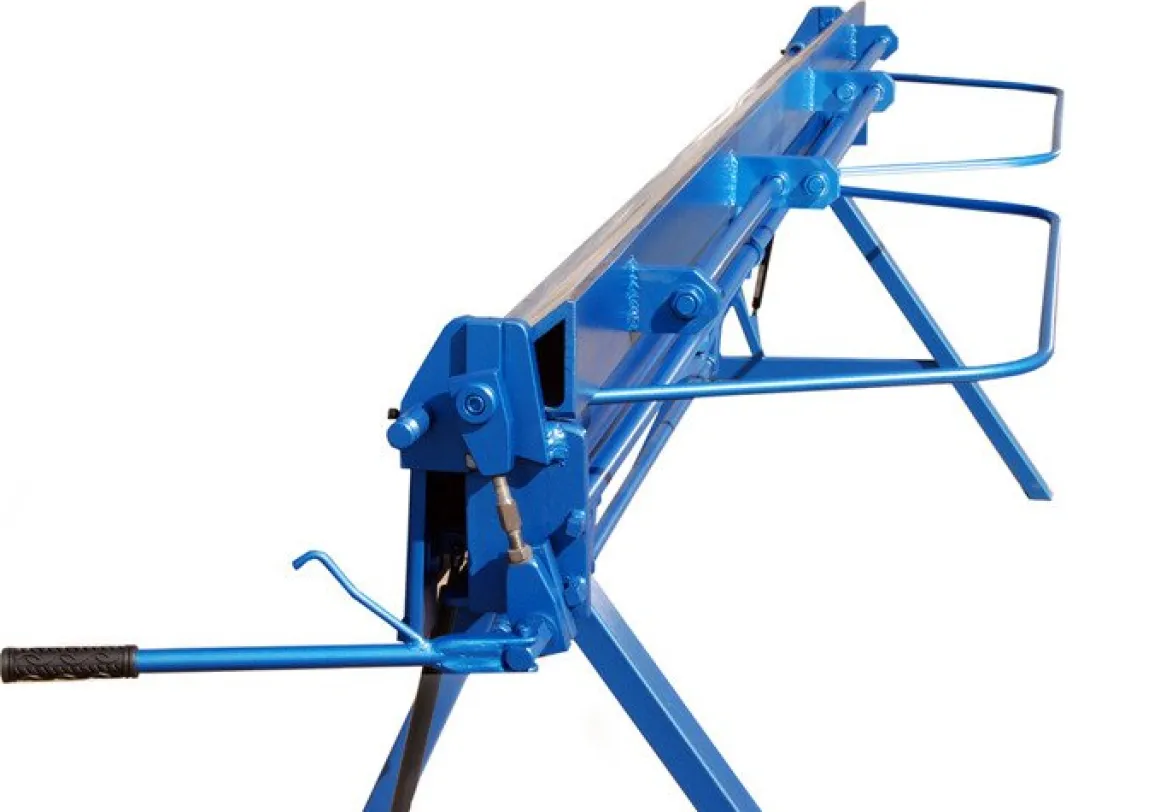

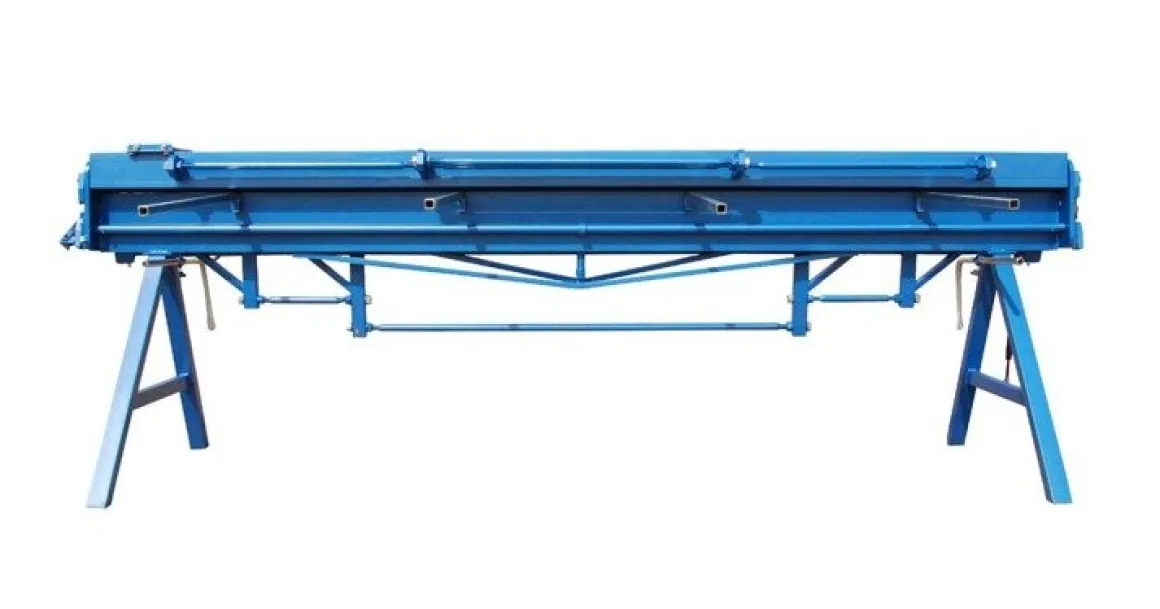

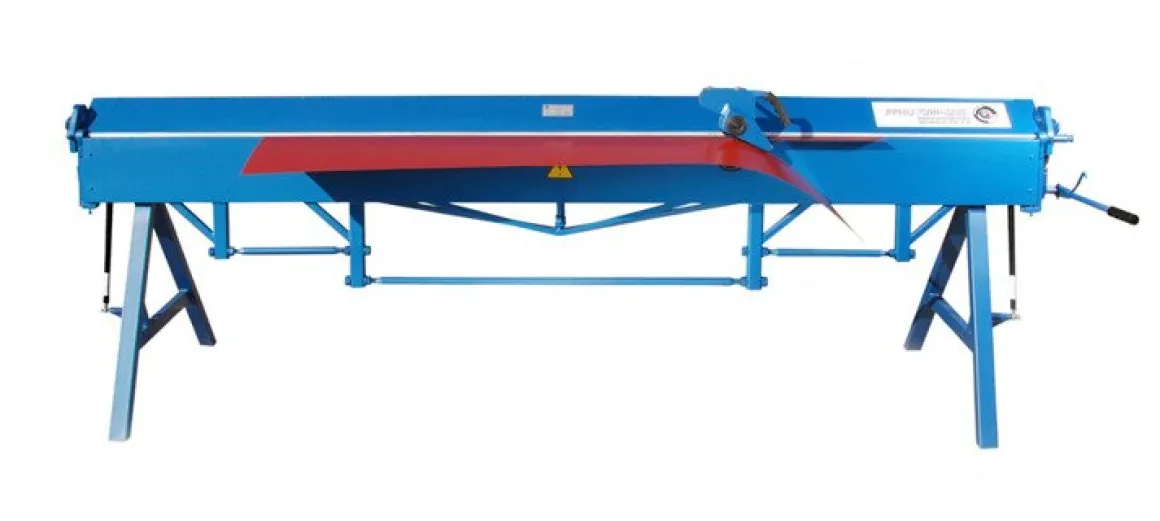

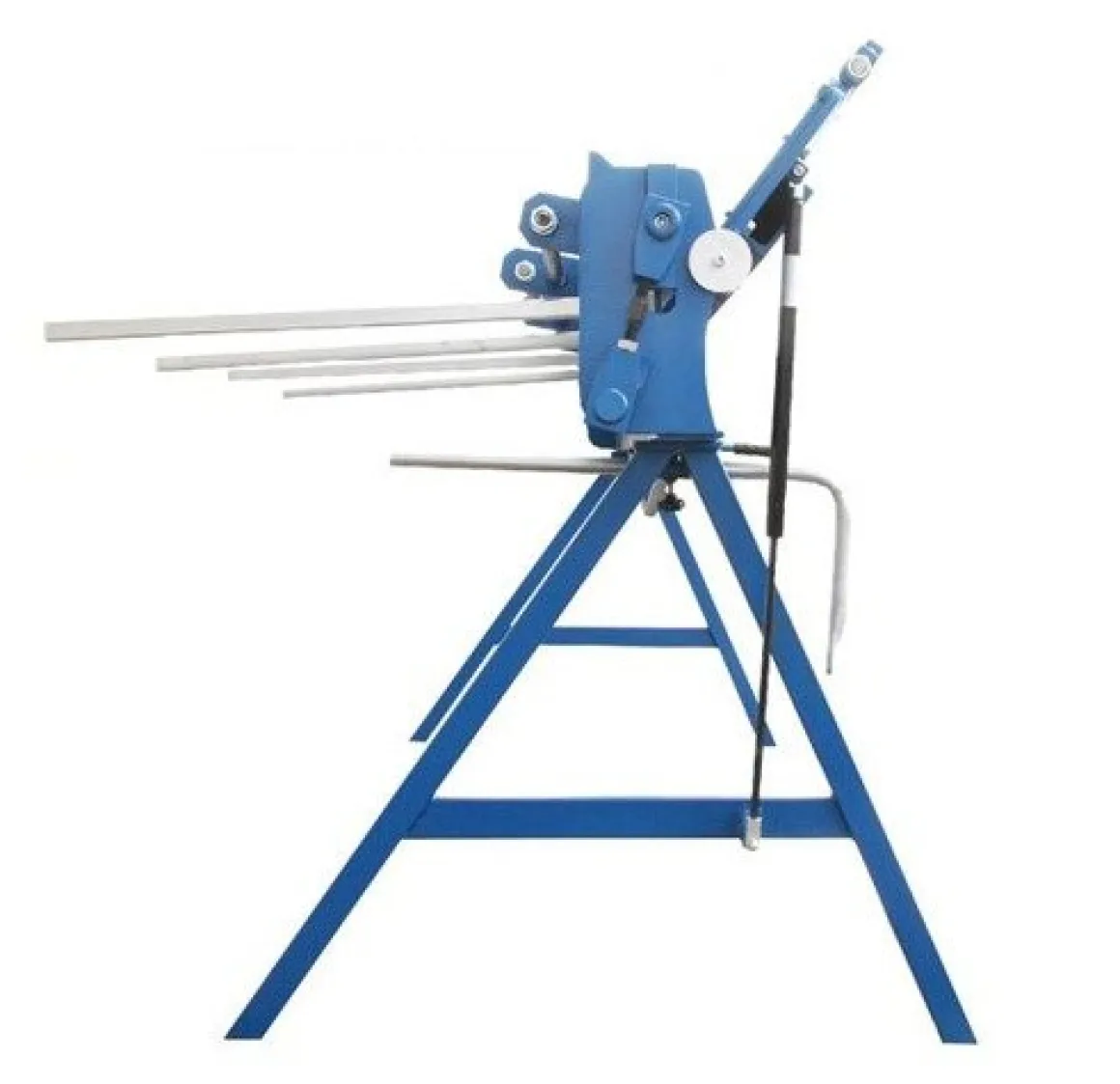

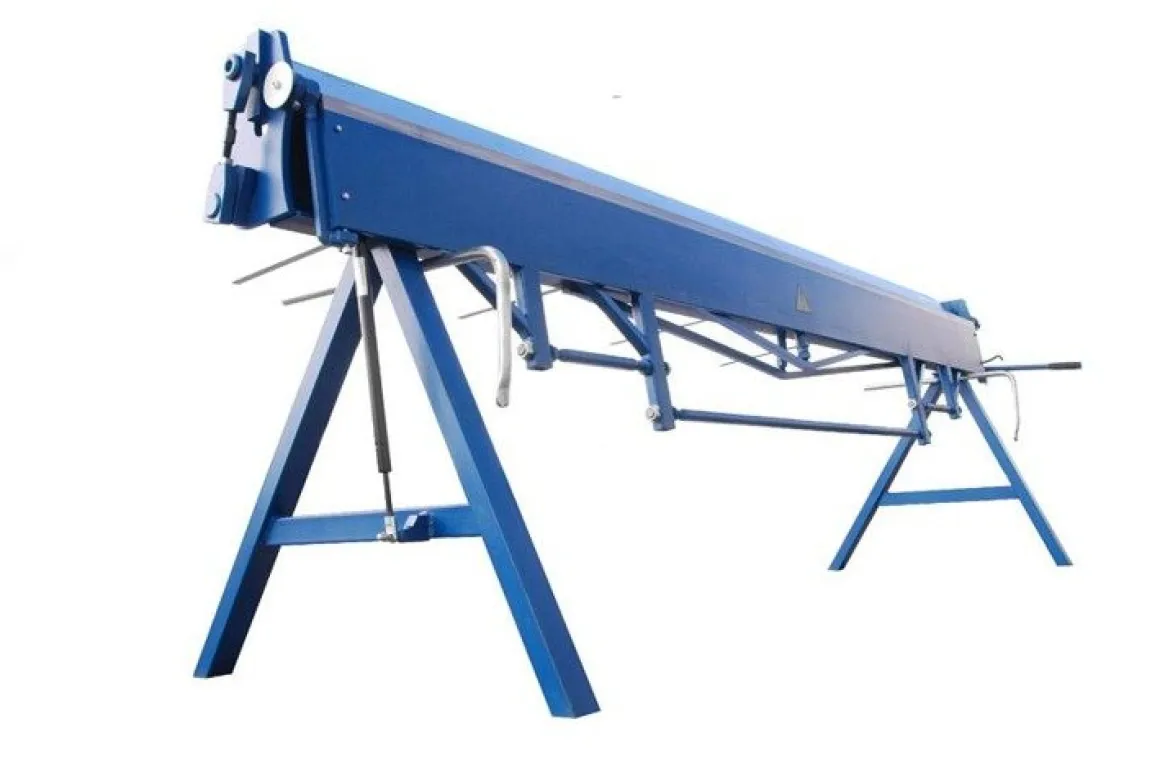

ZAGINARKA GIĘTARKA KRAWĘDZIARKA DEKARSKA DO BLACHY Z CIĘCIEM MAAD ZG-3000 /0.7mm

Parametry techniczne/wyposażenie:

• – szerokość robocza – 3140 mm
• – max. grubość zaginanej blachy – 0,7 mm ( dla Rm<400MPa )
• – szerokość belki zaginającej – 25 mm
• – maksymalny kąt gięcia – 135 stopni
• – masa maszyny – 470 kg
• – odkręcane nogi – znacznie ułatwiają transport i załadunek

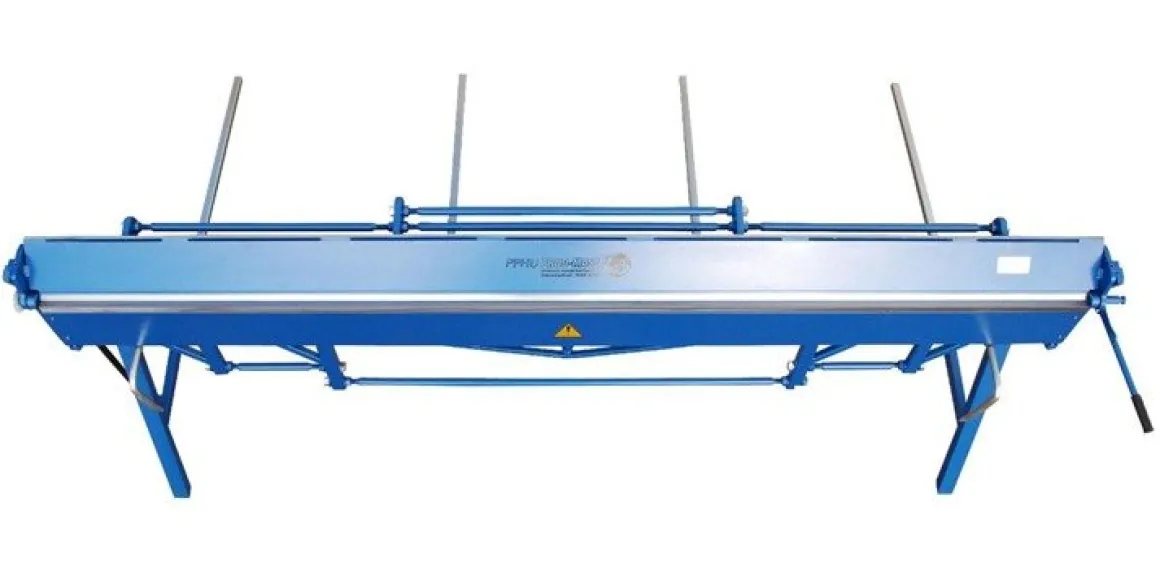

• – stelaż zakładany z tyłu maszyny do podtrzymania blachy
• – przymiary do cięcia blachy
• – kątomierz w wyposażeniu standardowym

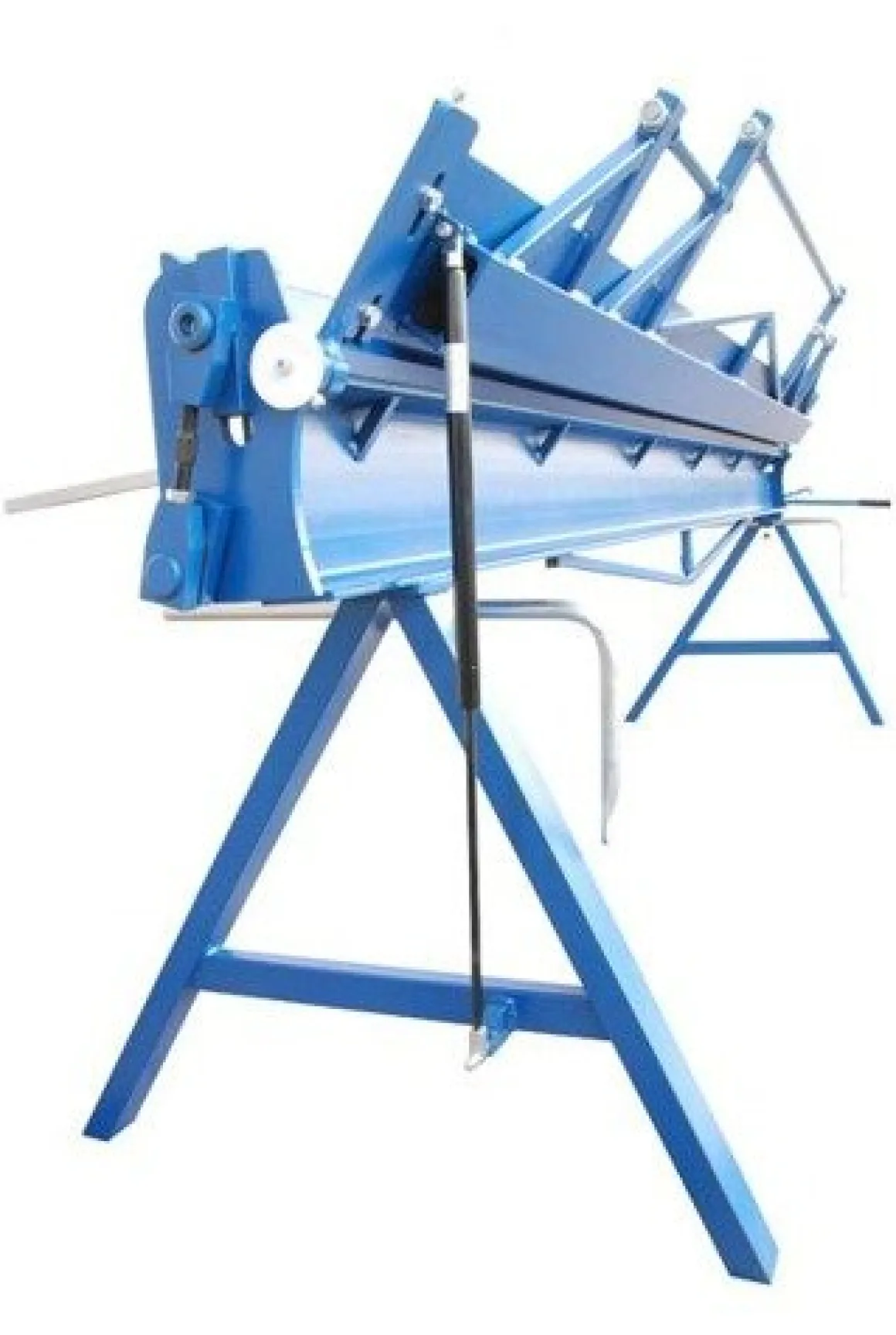

• – dwa siłowniki gazowe wspomagające podnoszenie belki dociskowej

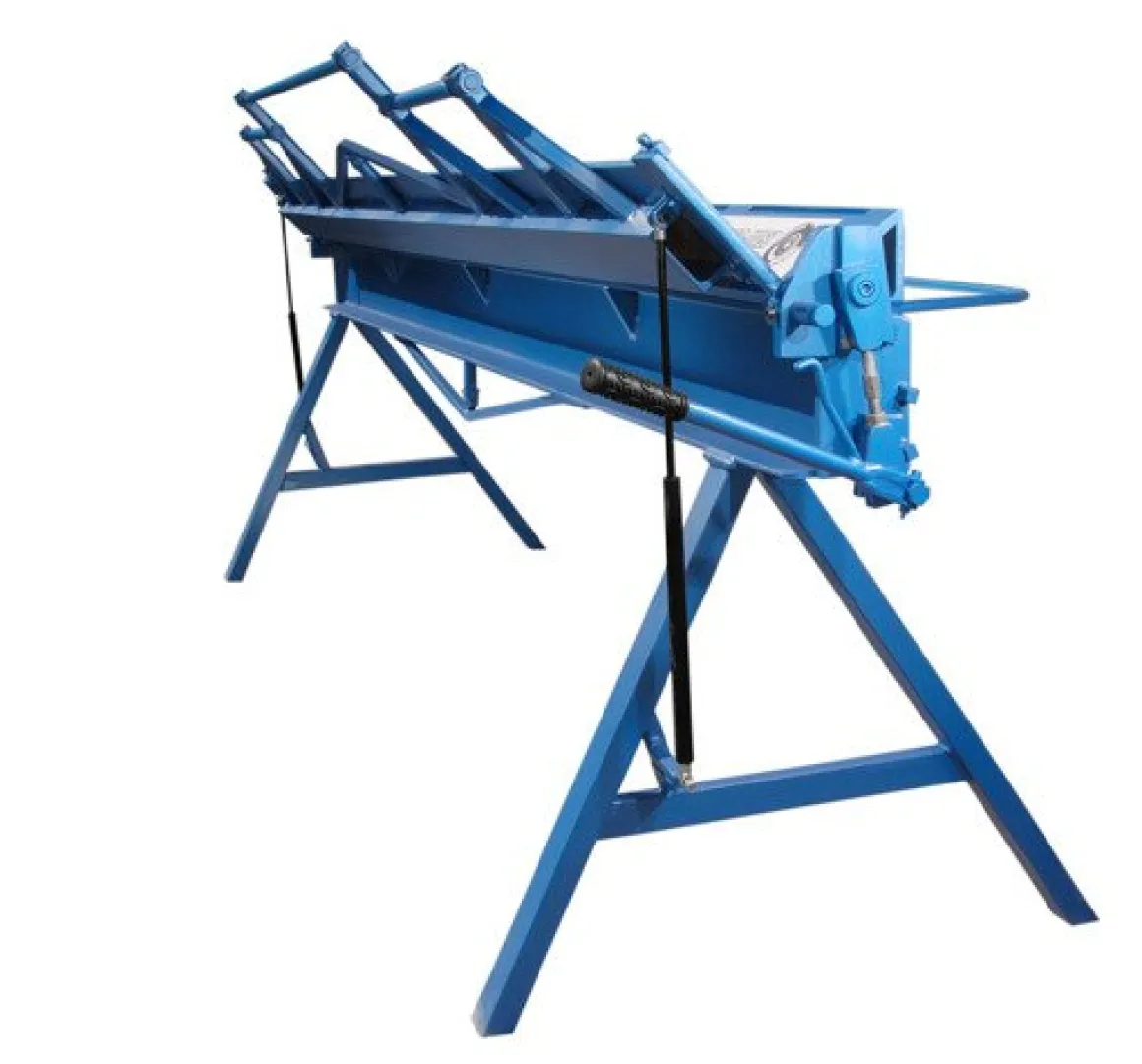

• – dwa siłowniki gazowe wspomagające podnoszenie belki gnącej

Gabaryty maszyny:

• wysokość – 1.065 mm
• szerokość – 3.410 mm
• głębokość – 930 mm

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

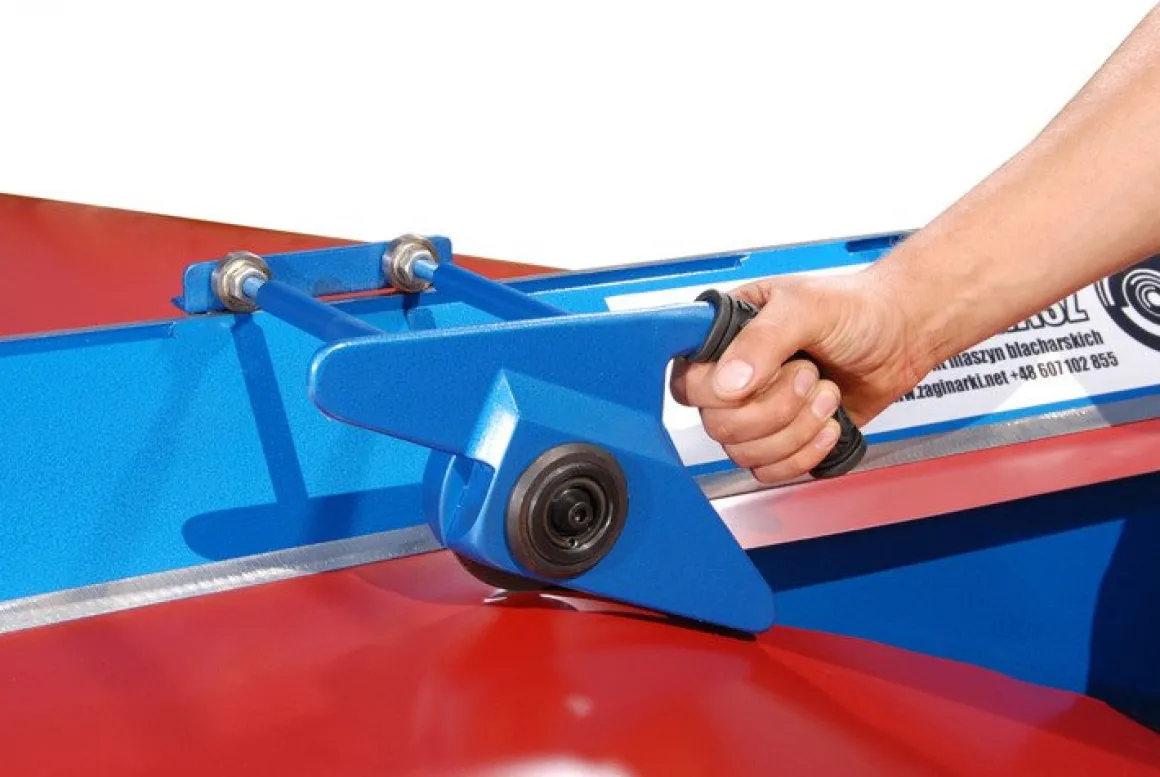

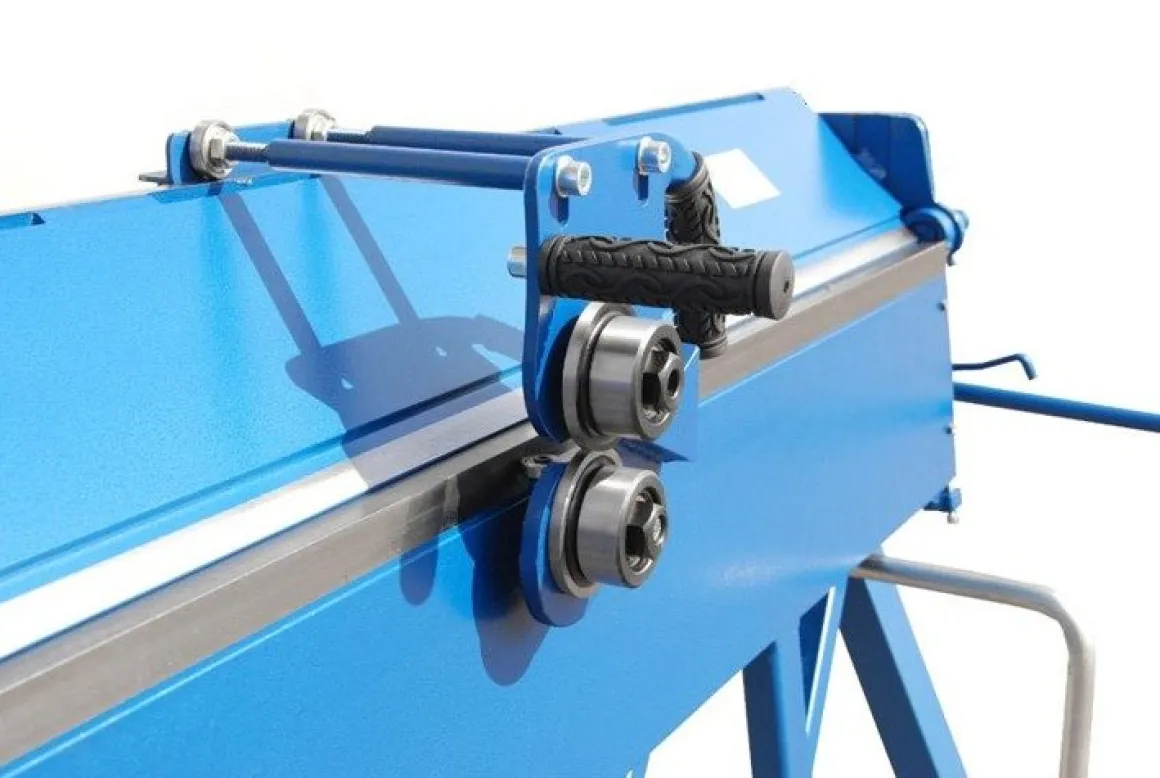

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Jest podnoszona i opuszczana za pomocą dźwigni. Dwa siłowniki gazowe wspomagają podnoszenie belki dociskowej. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

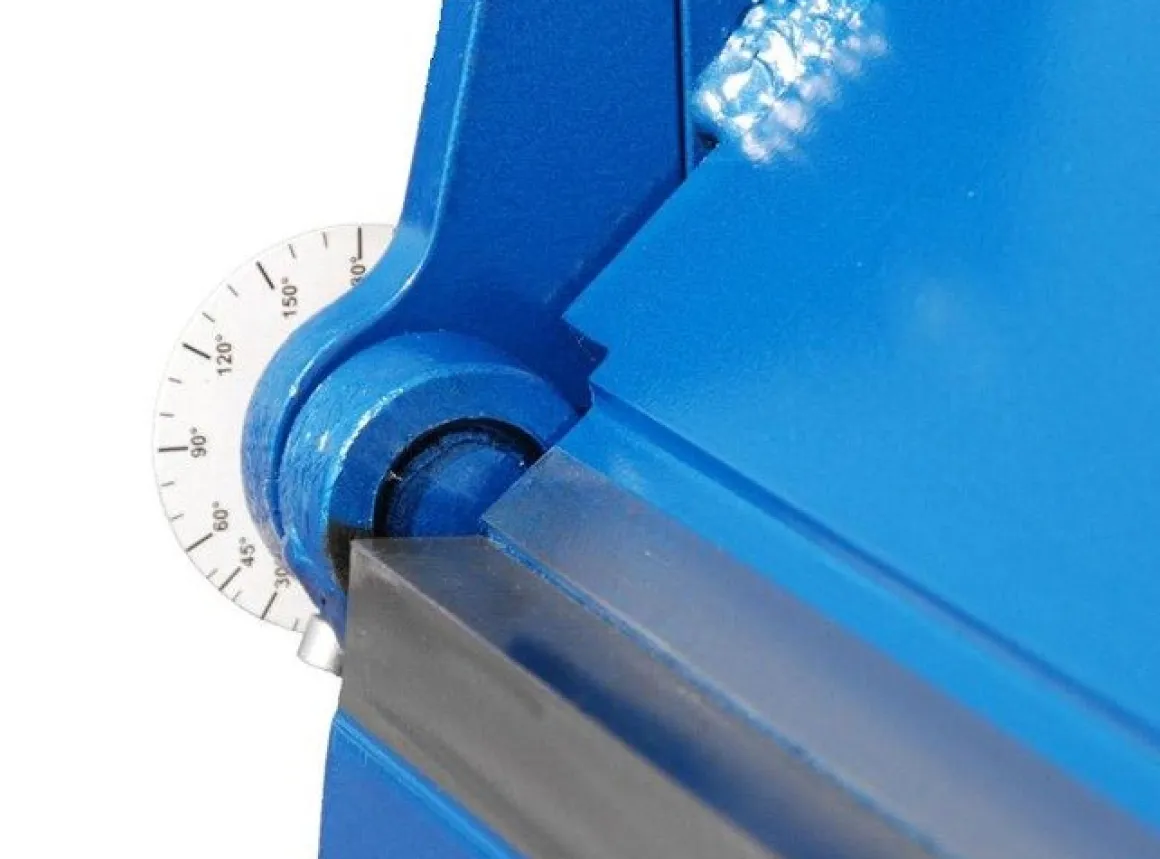

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Dwa siłowniki gazowe wspomagają podnoszenie belki gnącej. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

Belka gnąca posiada regulację położenia w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Belki robocze wyposażone są w napinacze służące do ustawienia prostoliniowości krawędzi roboczych.

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
